- Parent Category: Wiring Diagrams
- Category: Chrysler, Dodge, Jeep

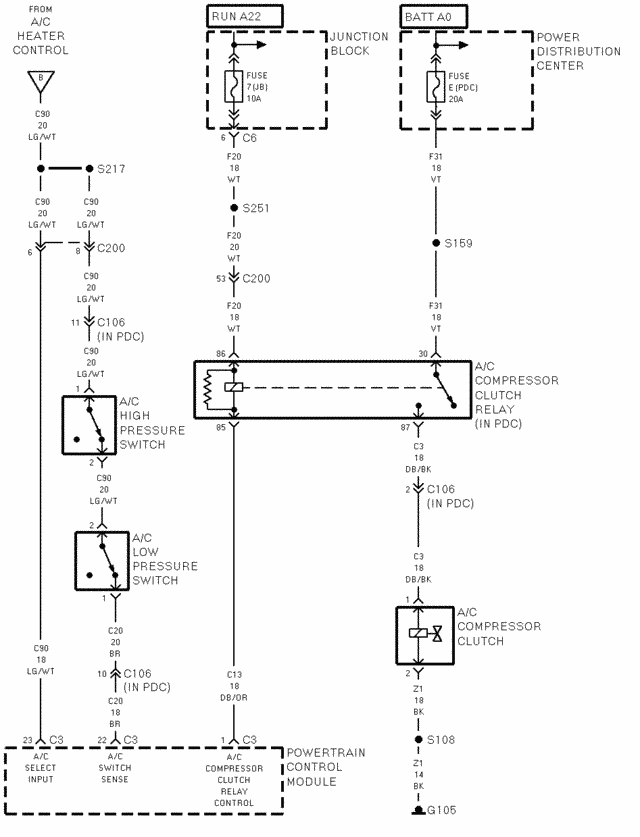

AIR CONDITIONING-HEATER 1

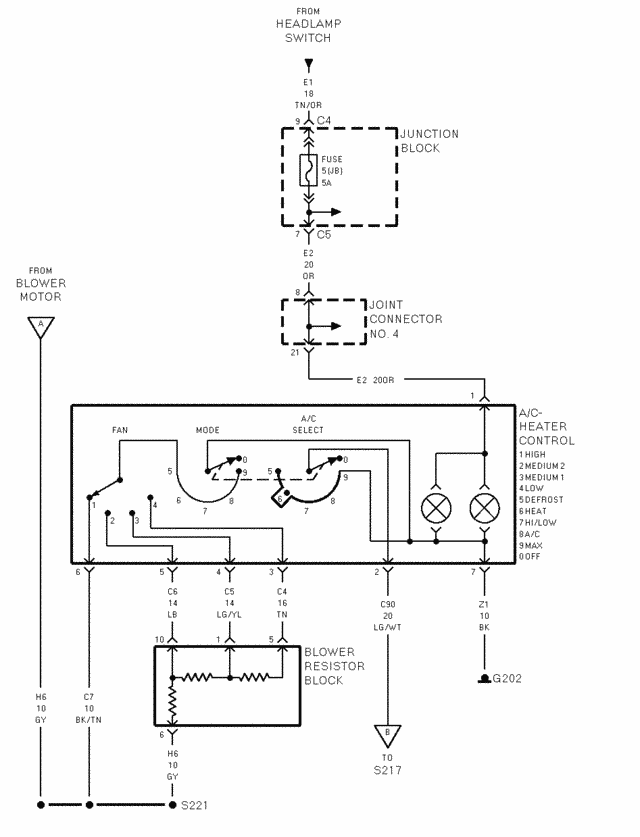

AIR CONDITIONING-HEATER 2

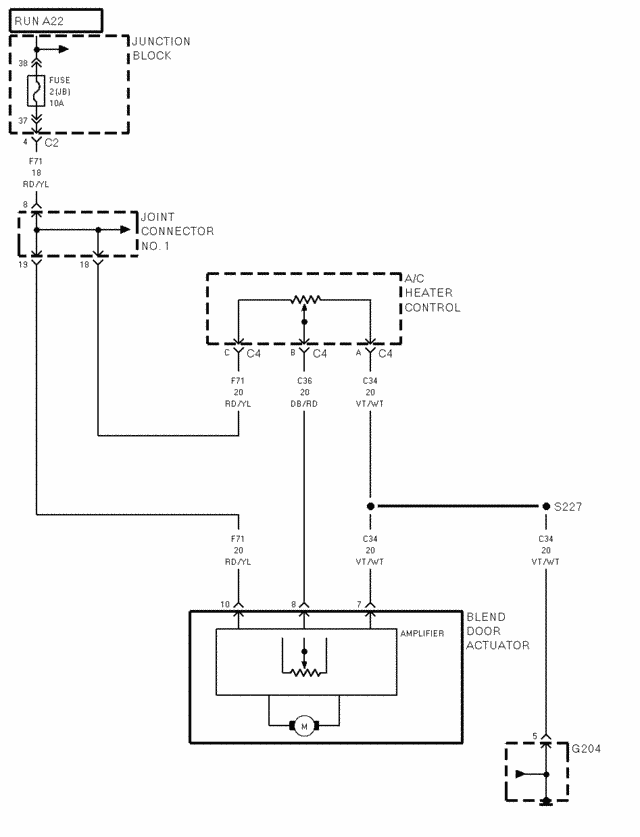

AIR CONDITIONING-HEATER 3

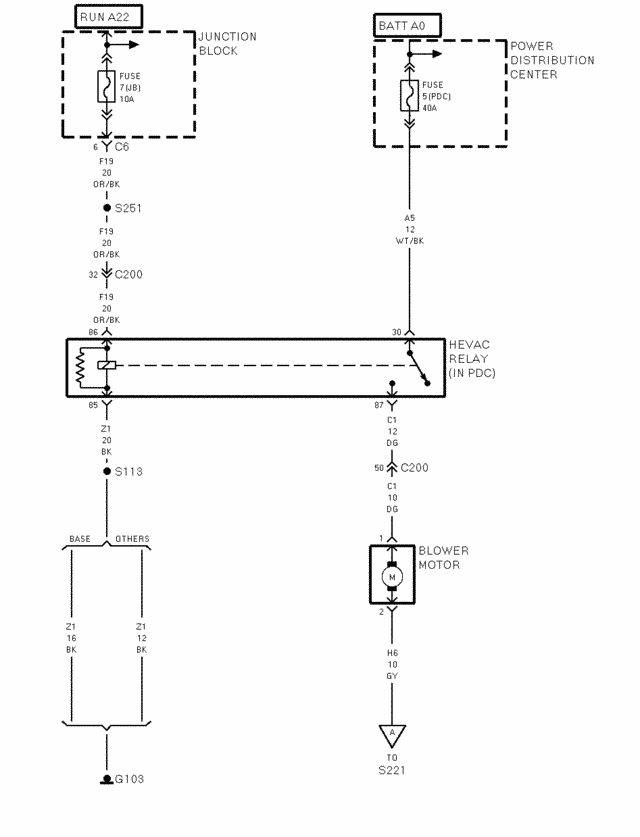

AIR CONDITIONING-HEATER 4
ALL WHEEL ANTI-LOCK BRAKES 1
ALL WHEEL ANTI-LOCK BRAKES 2
ALL WHEEL ANTI-LOCK BRAKES 3
AUDIO SYSTEM 1
AUDIO SYSTEM 2
AUDIO SYSTEM 3
AUDIO SYSTEM 4 STANDARD
AUDIO SYSTEM 5 STANDARD
AUDIO SYSTEM 6 PREMIUM
AUDIO SYSTEM 7 PREMIUM
AUDIO SYSTEM 8 PREMIUM

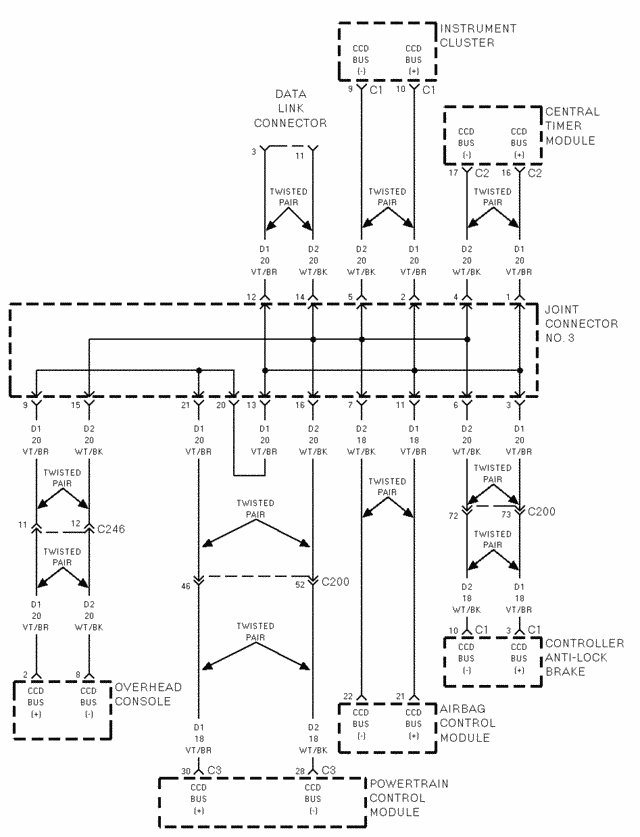

CENTRAL TIMER MODULE 1

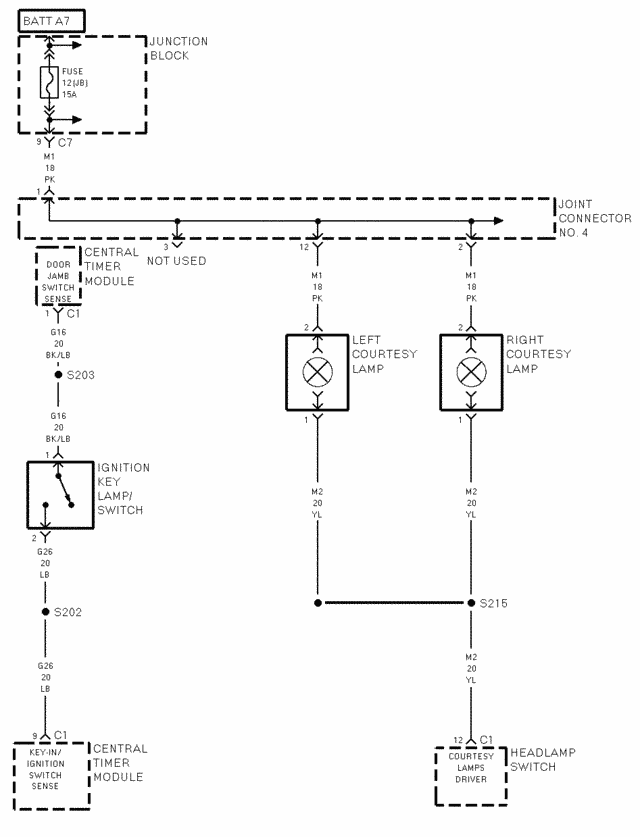

CENTRAL TIMER MODULE 2
CENTRAL TIMER MODULE 3
CENTRAL TIMER MODULE 4

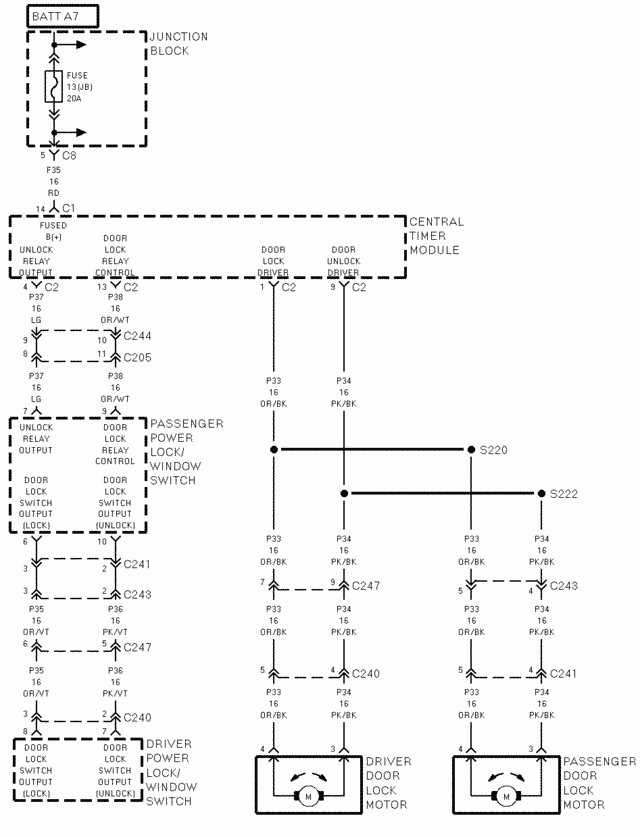

CENTRAL TIMER MODULE 5
CENTRAL TIMER MODULE 6 IEM
CENTRAL TIMER MODULE 7 IEM

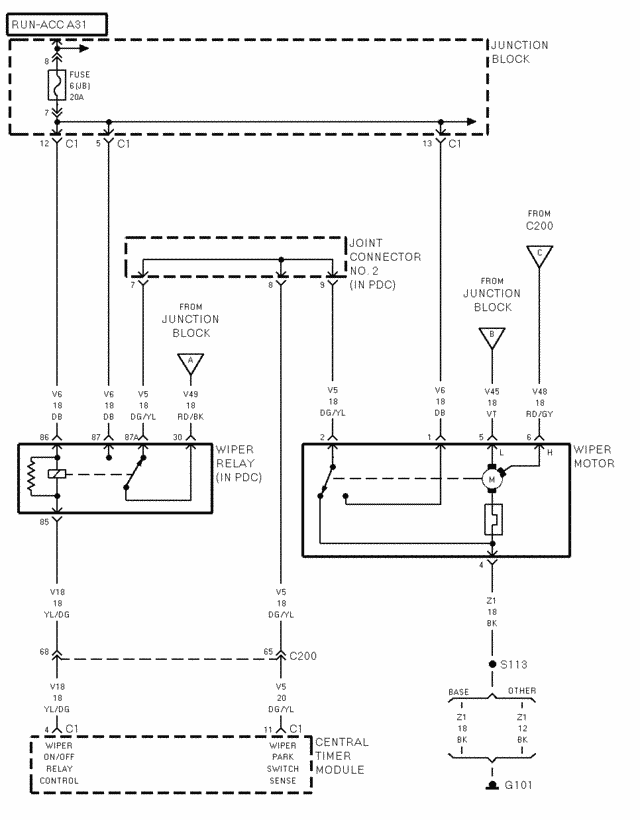

CENTRAL TIMER MODULE 8 IEM
CHARGING SYSTEM 1 GAS
CHARGING SYSTEM 2 DIESEL

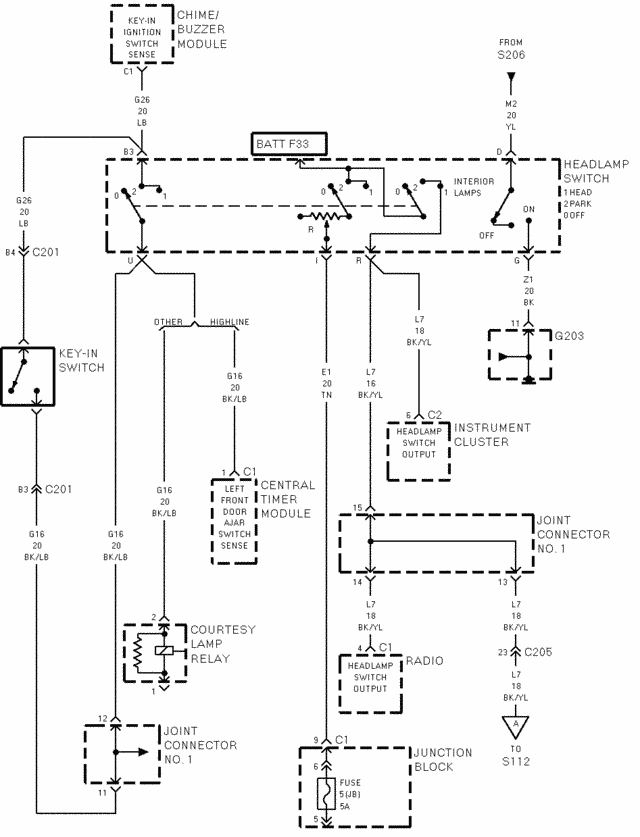

FRONT LIGHTING 1
FRONT LIGHTING 10 DRL
FRONT LIGHTING 11 DRL
FRONT LIGHTING 12
FRONT LIGHTING 2
FRONT LIGHTING 3
FRONT LIGHTING 4 QUAD HEADLAMPS
FRONT LIGHTING 5
FRONT LIGHTING 6
FRONT LIGHTING 7
FRONT LIGHTING 8 FOG LAMPS (EXCEPT DRL)
FRONT LIGHTING 9 FOG LAMPS (DRL)
FUEL,IGNITION SYSTEM 1
FUEL,IGNITION SYSTEM 10 GAS
FUEL,IGNITION SYSTEM 11 GAS
FUEL,IGNITION SYSTEM 12 GAS
FUEL,IGNITION SYSTEM 13 GAS
FUEL,IGNITION SYSTEM 14 GAS
FUEL,IGNITION SYSTEM 15 3.9L,5.2L

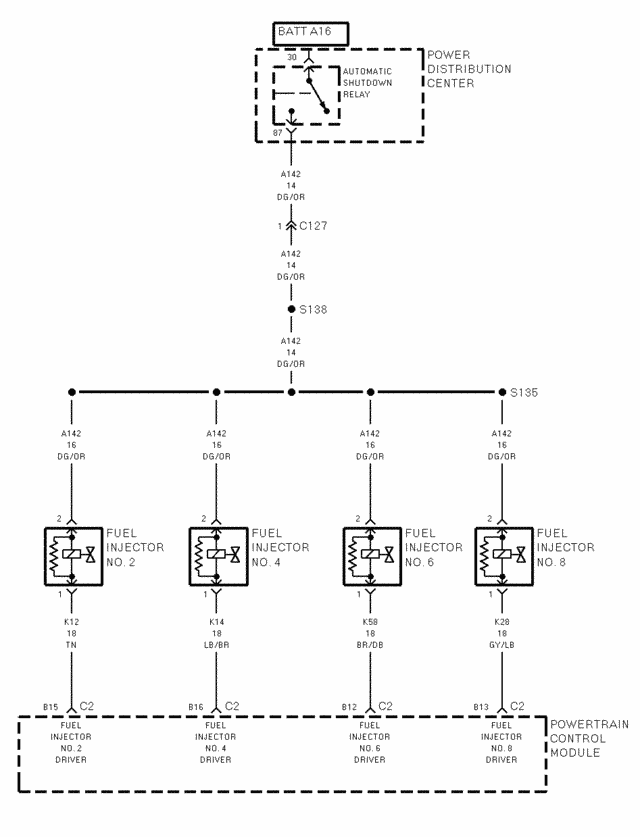

FUEL,IGNITION SYSTEM 16 5.9L
FUEL,IGNITION SYSTEM 17 3.9L,5.2L,5.9L
FUEL,IGNITION SYSTEM 18 3.9L,5.2L,5.9L
FUEL,IGNITION SYSTEM 19 3.9L,5.2L,5.9L
FUEL,IGNITION SYSTEM 2
FUEL,IGNITION SYSTEM 20 5.9L MD,8.0L CALIFORNIA
FUEL,IGNITION SYSTEM 21 8.0L
FUEL,IGNITION SYSTEM 22 8.0L
FUEL,IGNITION SYSTEM 23 8.0L
FUEL,IGNITION SYSTEM 24 8.0L
FUEL,IGNITION SYSTEM 25 DIESEL
FUEL,IGNITION SYSTEM 26 DIESEL
FUEL,IGNITION SYSTEM 27 DIESEL
FUEL,IGNITION SYSTEM 28 DIESEL
FUEL,IGNITION SYSTEM 29 DIESEL
FUEL,IGNITION SYSTEM 3
FUEL,IGNITION SYSTEM 30 DIESEL
FUEL,IGNITION SYSTEM 31 DIESEL
FUEL,IGNITION SYSTEM 32 DIESEL
FUEL,IGNITION SYSTEM 33 DIESEL
FUEL,IGNITION SYSTEM 34 DIESEL
FUEL,IGNITION SYSTEM 35 DIESEL
FUEL,IGNITION SYSTEM 36 DIESEL
FUEL,IGNITION SYSTEM 37 DIESEL

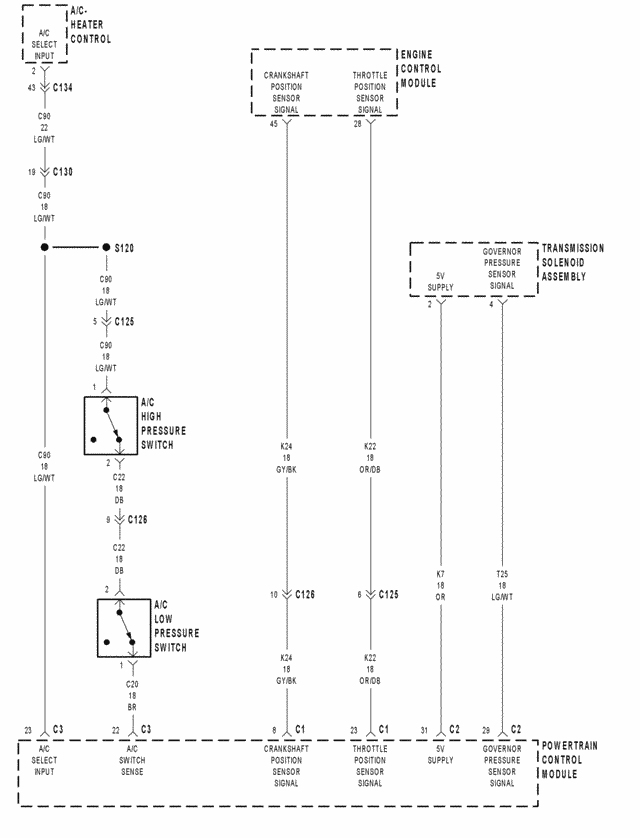

FUEL,IGNITION SYSTEM 38 DIESEL
FUEL,IGNITION SYSTEM 4
FUEL,IGNITION SYSTEM 5
FUEL,IGNITION SYSTEM 6
FUEL,IGNITION SYSTEM 7

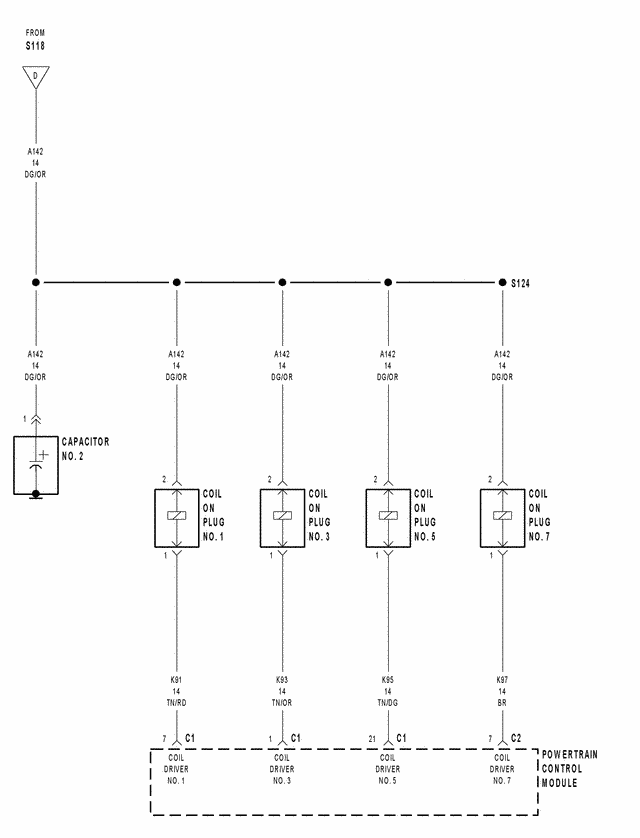

FUEL,IGNITION SYSTEM 8 GAS
FUEL,IGNITION SYSTEM 9 GAS
GROUND DISTRIBUTION 1
GROUND DISTRIBUTION 10
GROUND DISTRIBUTION 11
GROUND DISTRIBUTION 12
GROUND DISTRIBUTION 13
GROUND DISTRIBUTION 14
GROUND DISTRIBUTION 15
GROUND DISTRIBUTION 16
GROUND DISTRIBUTION 17
GROUND DISTRIBUTION 2

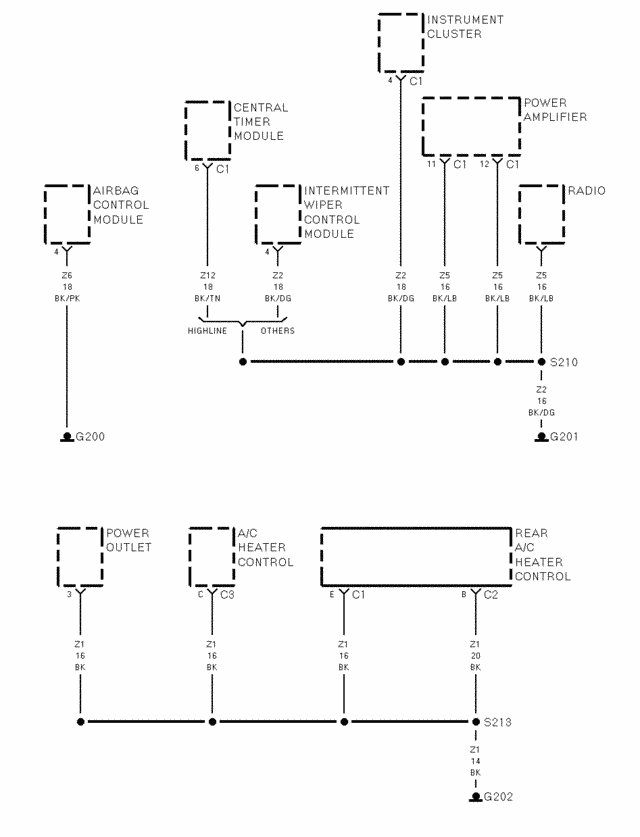

GROUND DISTRIBUTION 3

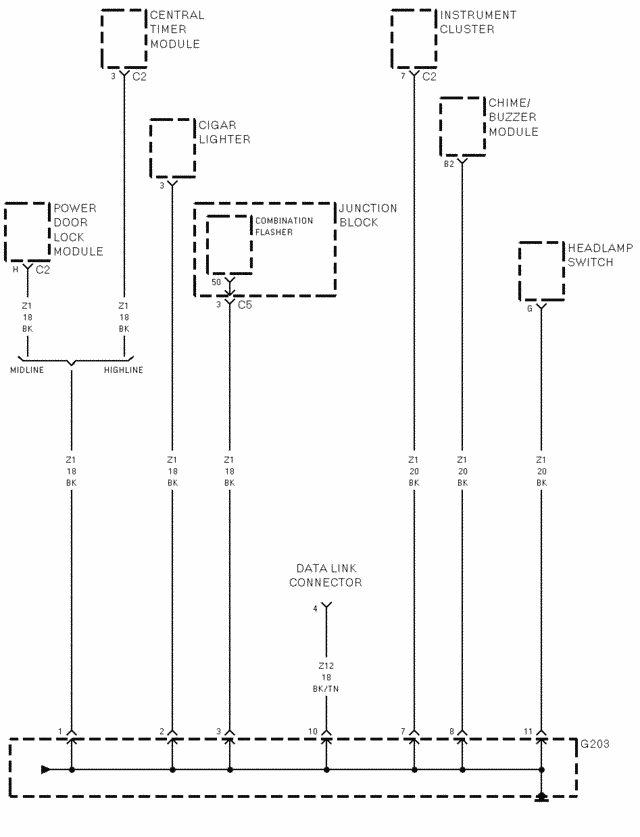

GROUND DISTRIBUTION 4
GROUND DISTRIBUTION 5

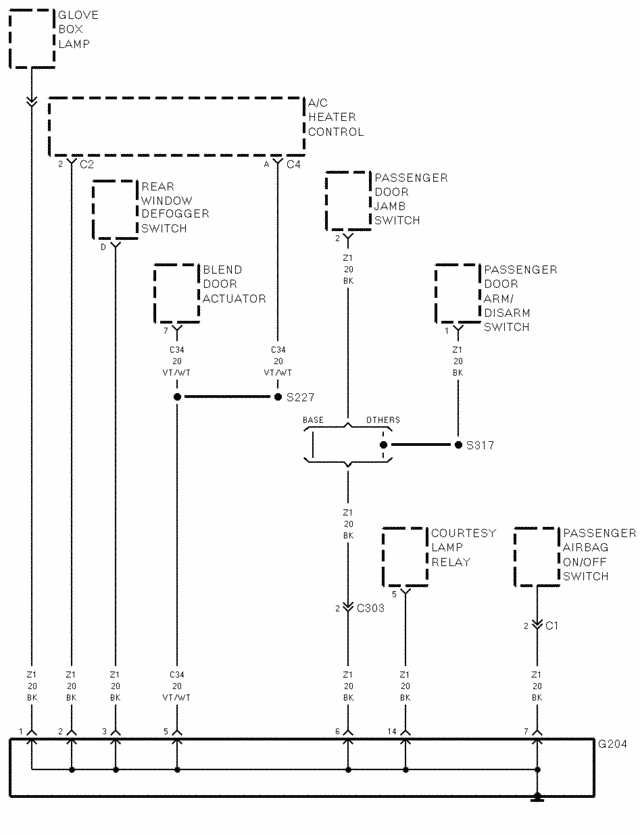

GROUND DISTRIBUTION 6
GROUND DISTRIBUTION 7 GAS

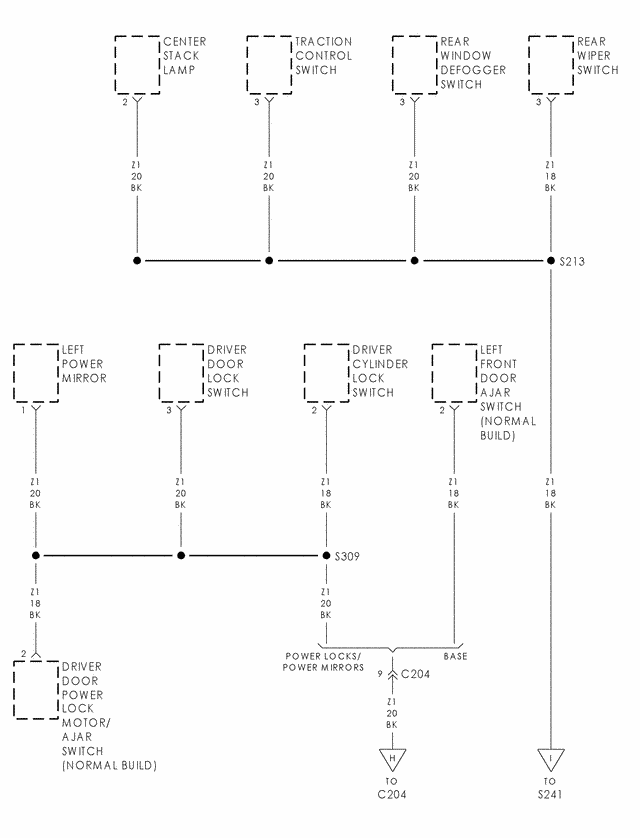

GROUND DISTRIBUTION 8 DIESEL
GROUND DISTRIBUTION 9 DIESEL

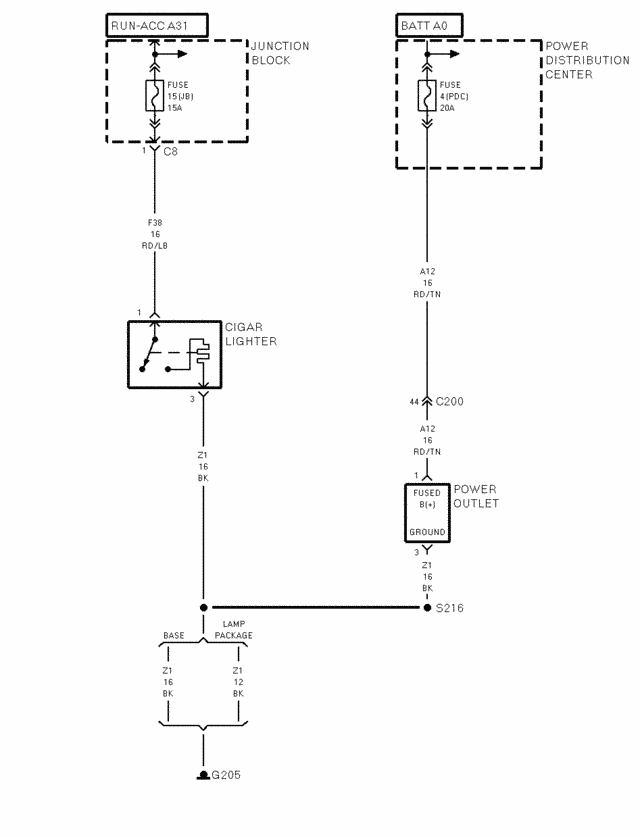

HORN,CIGAR LIGHTER,POWER OUTLET 1
HORN,CIGAR LIGHTER,POWER OUTLET 2

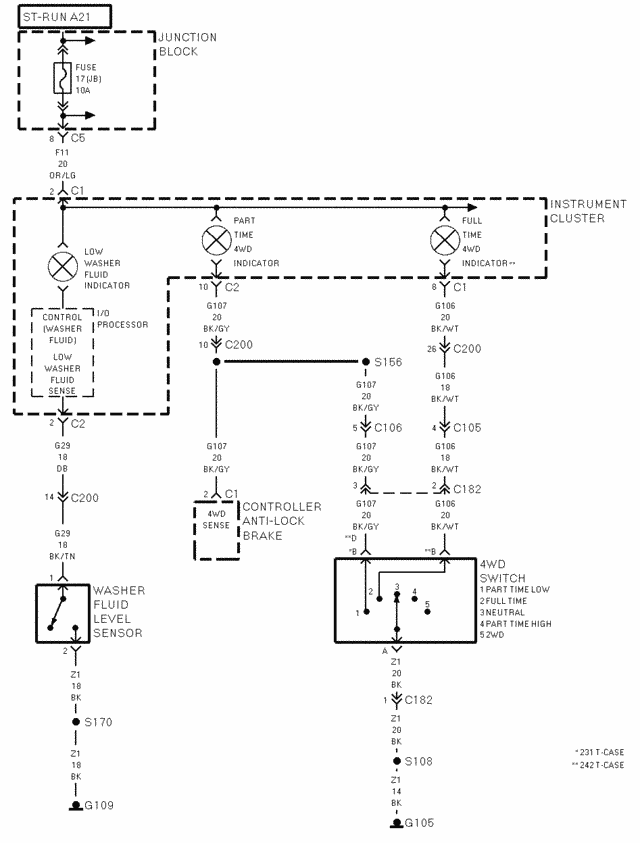

INSTRUMENT CLUSTER 1
INSTRUMENT CLUSTER 2
INSTRUMENT CLUSTER 3
INSTRUMENT CLUSTER 4
INSTRUMENT CLUSTER 5
INTERIOR LIGHTING 1
INTERIOR LIGHTING 2
INTERIOR LIGHTING 3
INTERIOR LIGHTING 4
INTERIOR LIGHTING 5

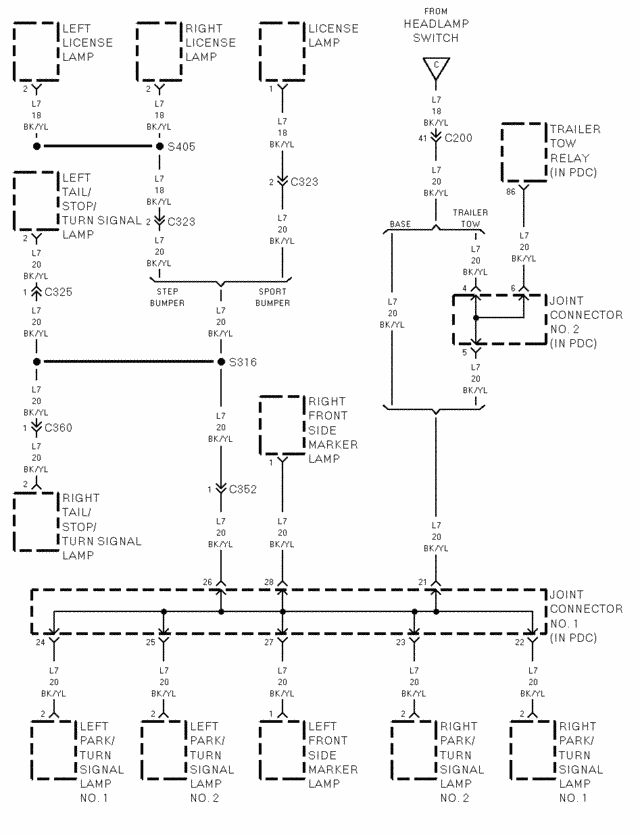

JUNCTION BLOCK 10
JUNCTION BLOCK 11
JUNCTION BLOCK 12

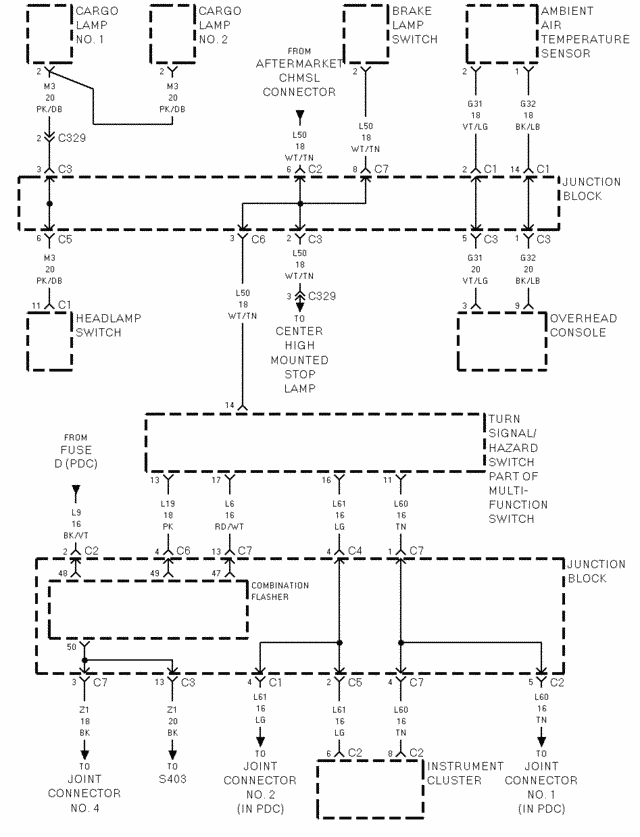

JUNCTION BLOCK 13
JUNCTION BLOCK 14

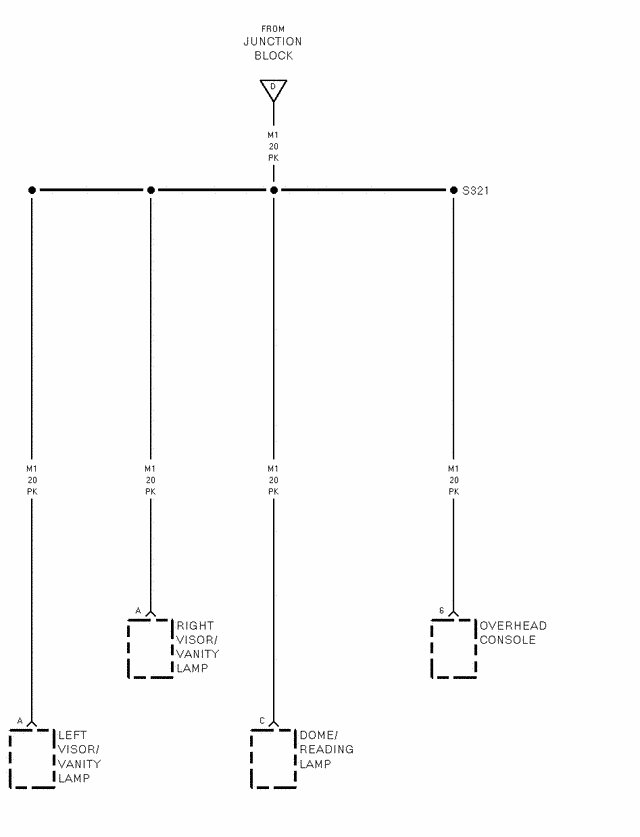

JUNCTION BLOCK 15
JUNCTION BLOCK 3
JUNCTION BLOCK 4

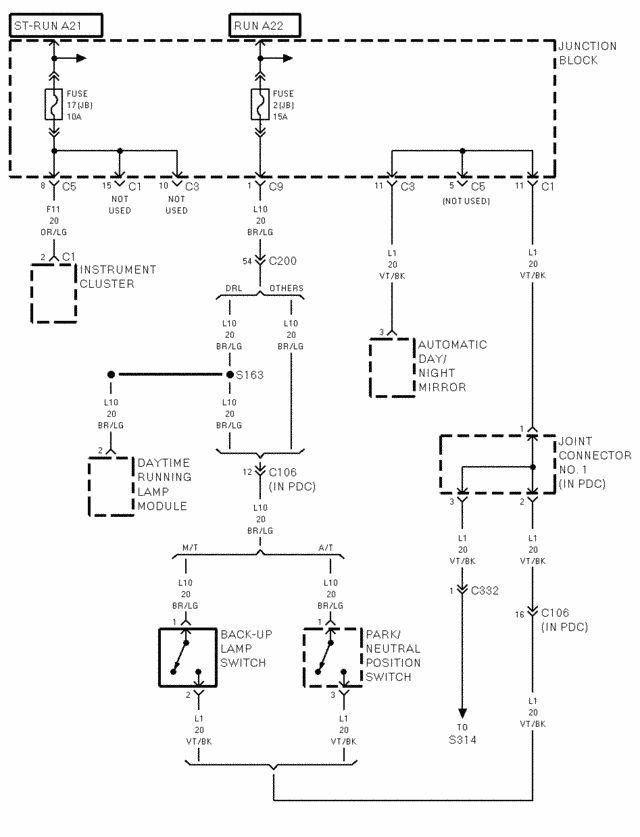

JUNCTION BLOCK 5
JUNCTION BLOCK 6

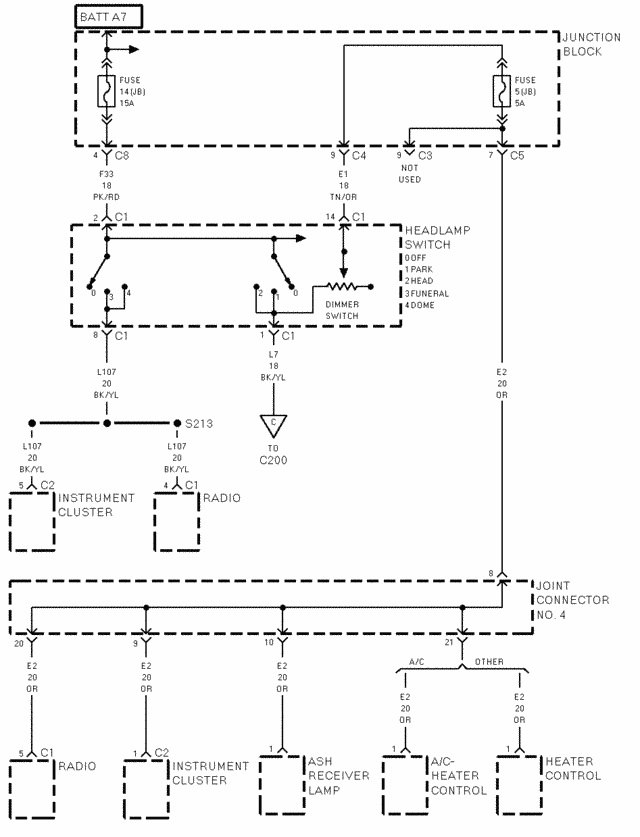

JUNCTION BLOCK 7
JUNCTION BLOCK 8

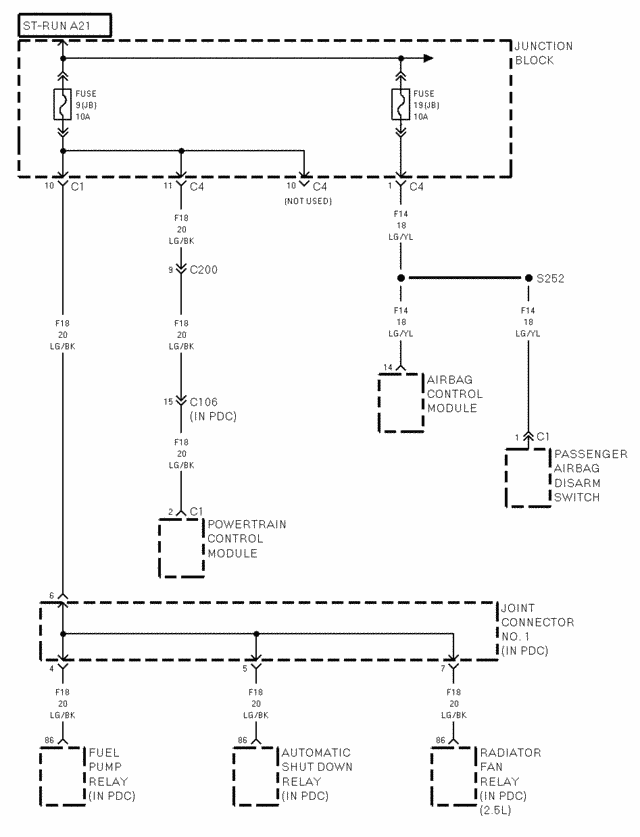

JUNCTION BLOCK 9
OVERHEAD CONSOLE 1
OVERHEAD CONSOLE 2
OVERHEAD CONSOLE 3
OVERHEAD CONSOLE 4
OVERHEAD CONSOLE 5
POWER DISTRIBUTION 10 DIESEL
POWER DISTRIBUTION 11
POWER DISTRIBUTION 12 GAS
POWER DISTRIBUTION 13 3.9L,5.2L,5.9L
POWER DISTRIBUTION 14 8.0L

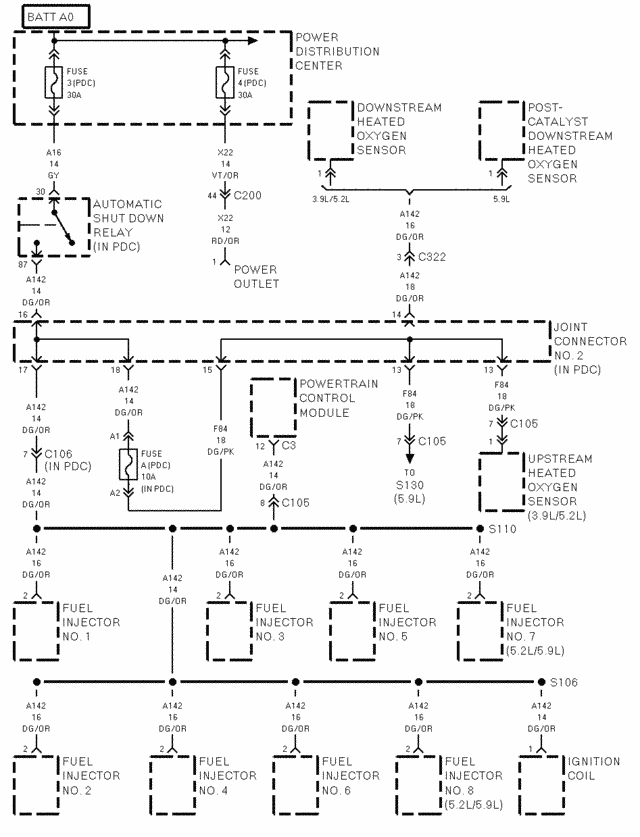

POWER DISTRIBUTION 15 GAS
POWER DISTRIBUTION 16 DIESEL
POWER DISTRIBUTION 17
POWER DISTRIBUTION 18
POWER DISTRIBUTION 19
POWER DISTRIBUTION 20
POWER DISTRIBUTION 21

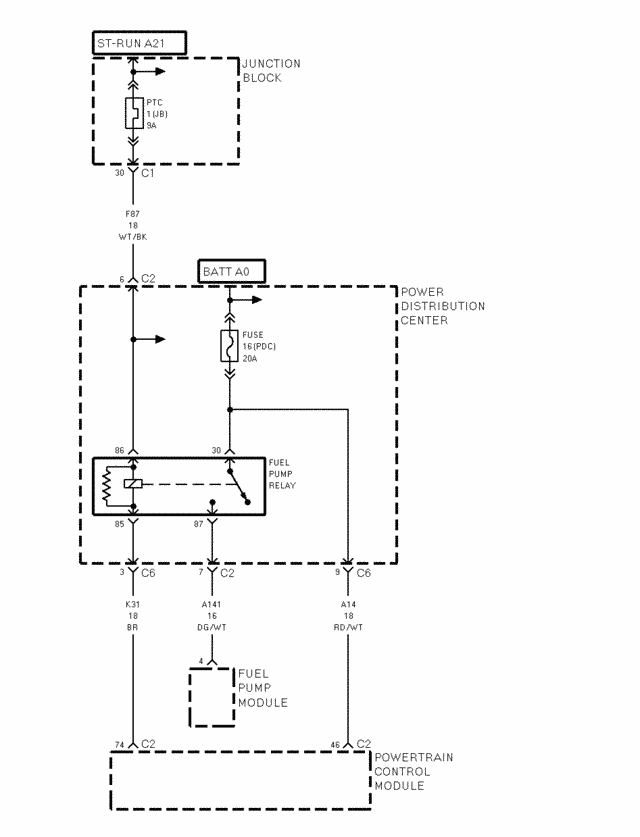

POWER DISTRIBUTION 22

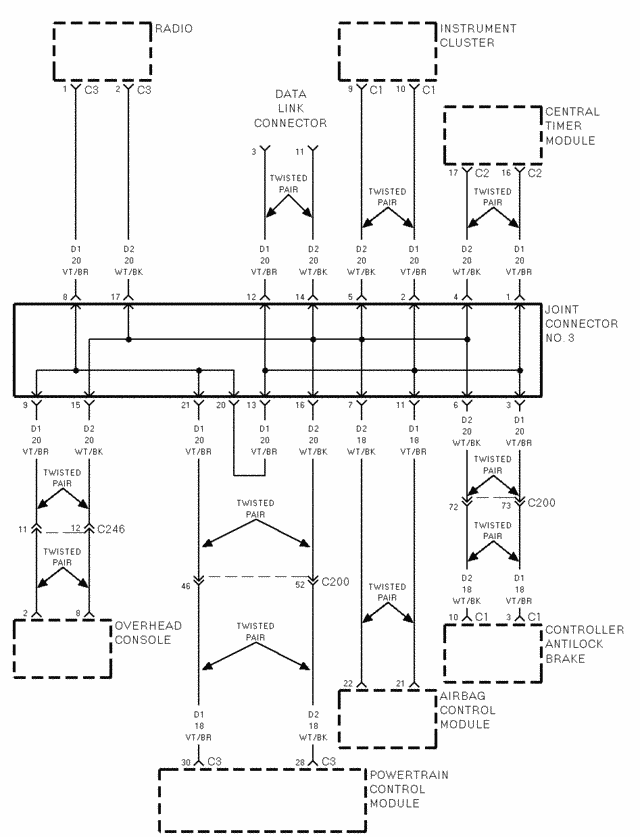

POWER DISTRIBUTION 23

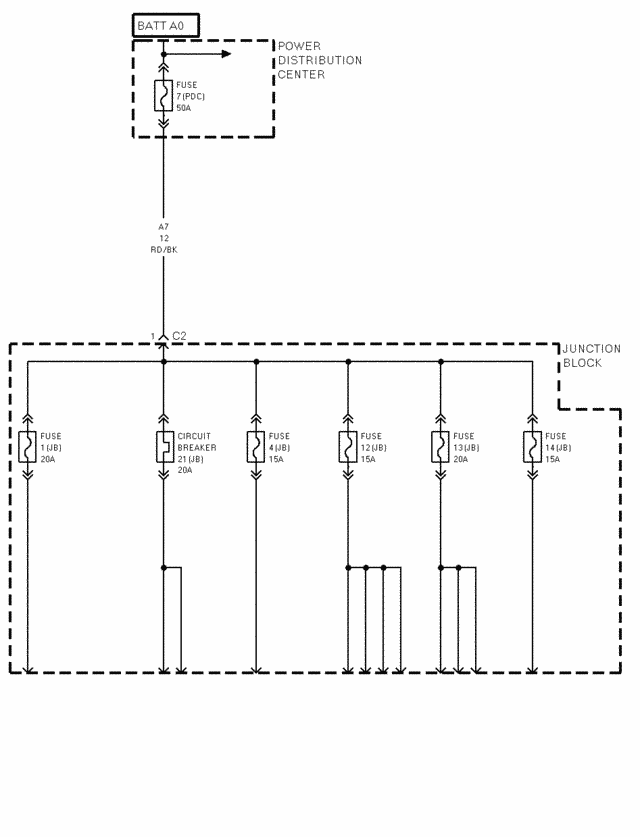

POWER DISTRIBUTION 6
POWER DISTRIBUTION 7

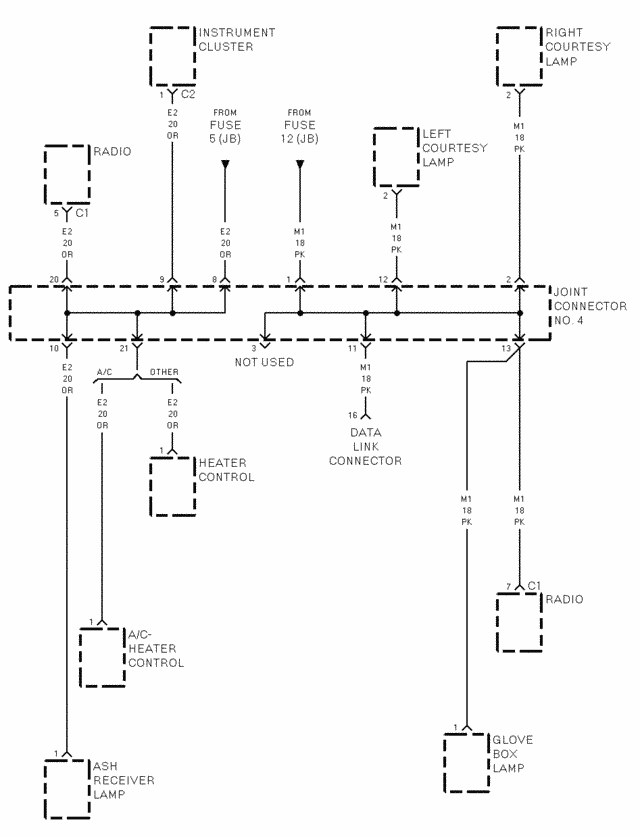

POWER DISTRIBUTION 8

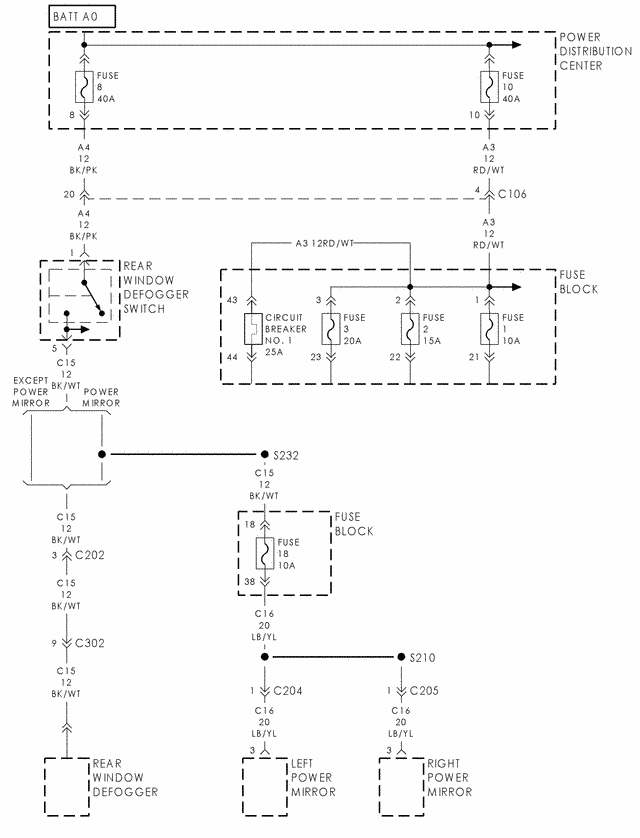

POWER DISTRIBUTION 9 GAS

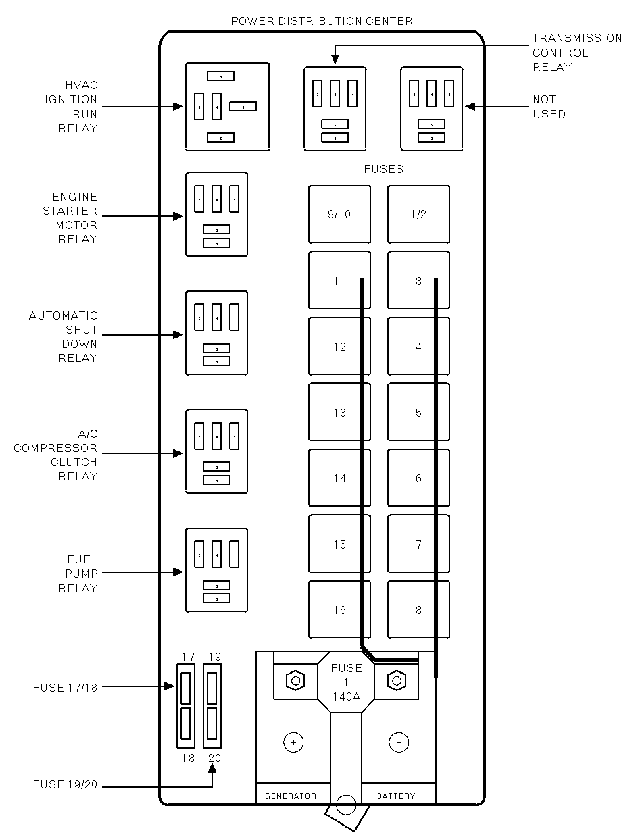

POWER DISTRIBUTION CENTER
POWER DOOR LOCKS 1 IEM
POWER DOOR LOCKS 2 CTM
POWER SEAT 1 STANDARD CAB
POWER SEAT 2 CLUB CAB
POWER WINDOWS

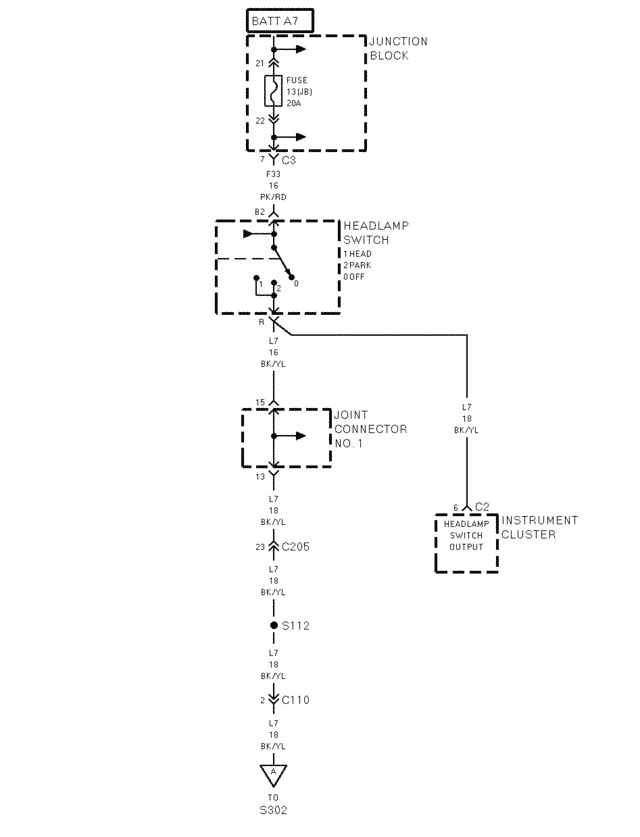

REAR LIGHTING 1

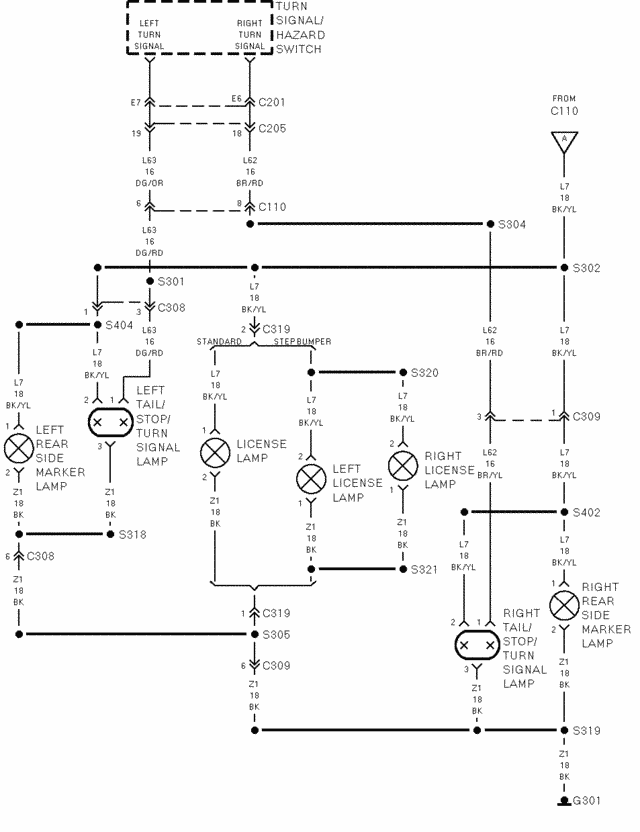

REAR LIGHTING 2
REAR LIGHTING 3
REAR WHEEL ANTI-LOCK BRAKES 1
REAR WHEEL ANTI-LOCK BRAKES 2
RESTRAINT SYSTEM 1
RESTRAINT SYSTEM 2
RESTRAINT SYSTEM 3 CTM

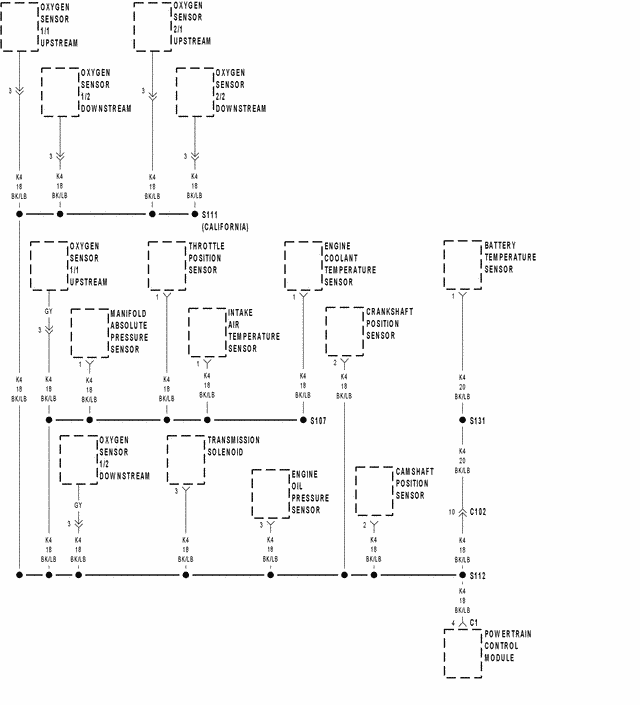

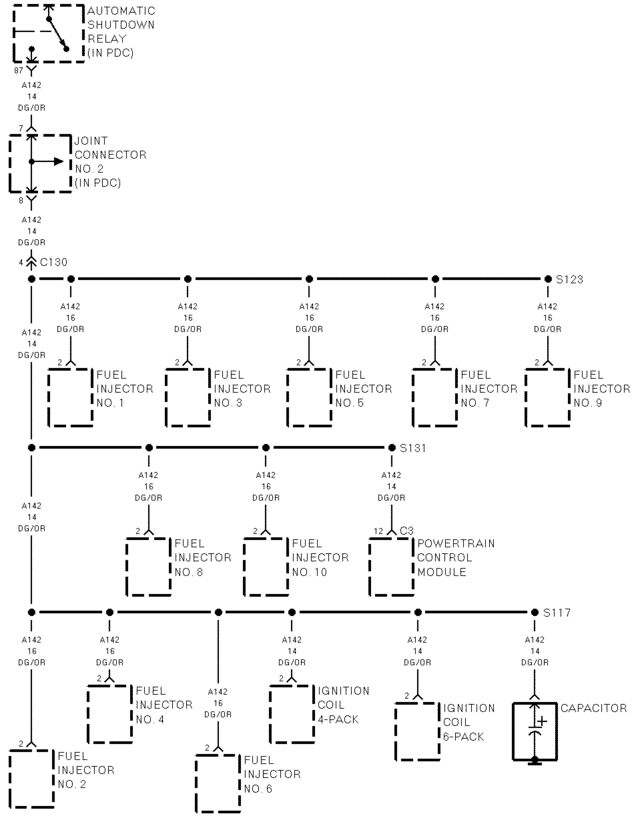

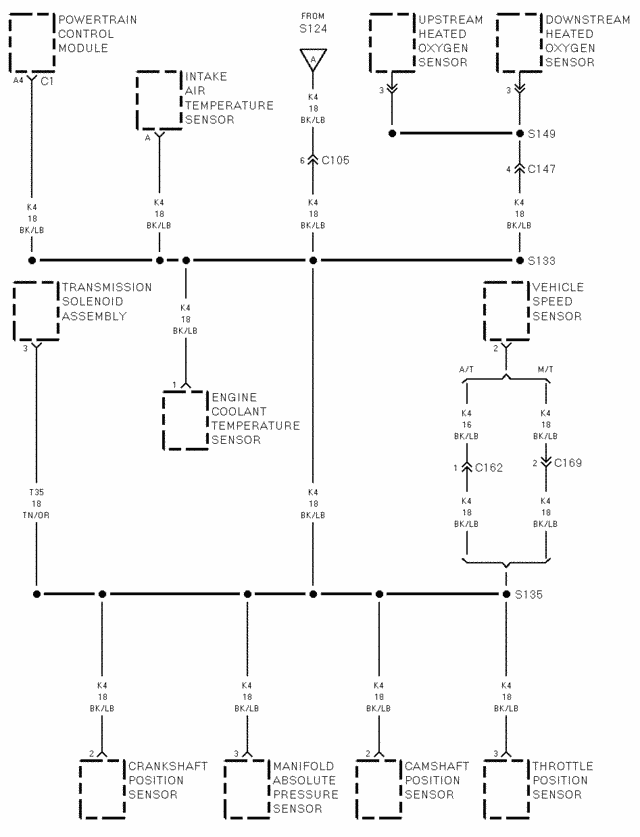

STARTING SYSTEM 1
TRAILER TOW 1
TRAILER TOW 2

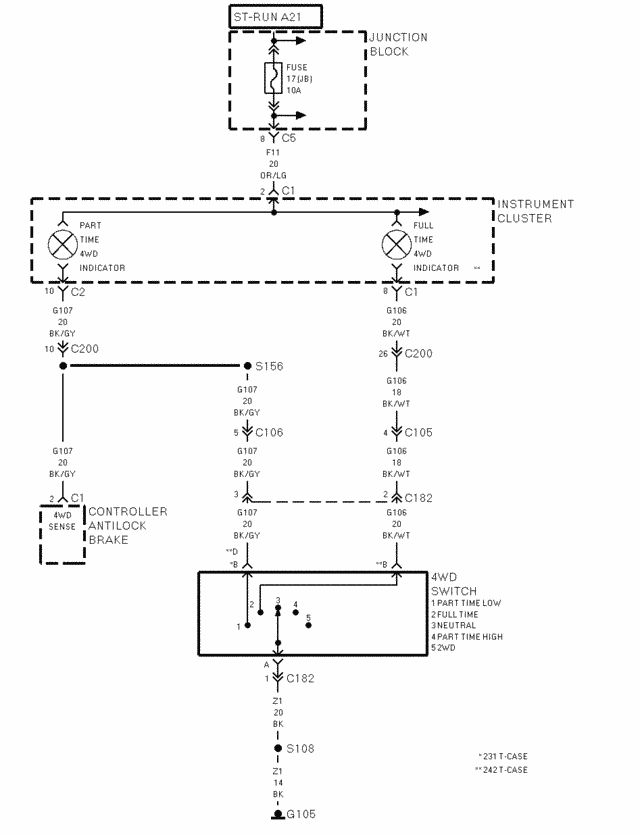

TRANSMISSION CONTROL SYSTEM 1
TRANSMISSION CONTROL SYSTEM 2
TRANSMISSION CONTROL SYSTEM 3
TRANSMISSION CONTROL SYSTEM 4
TURN SIGNALS 1

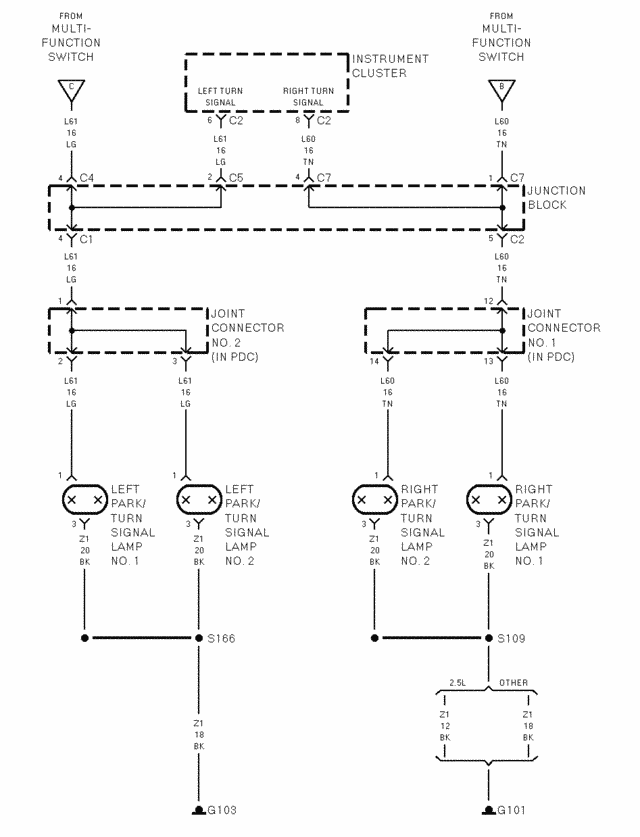

TURN SIGNALS 2

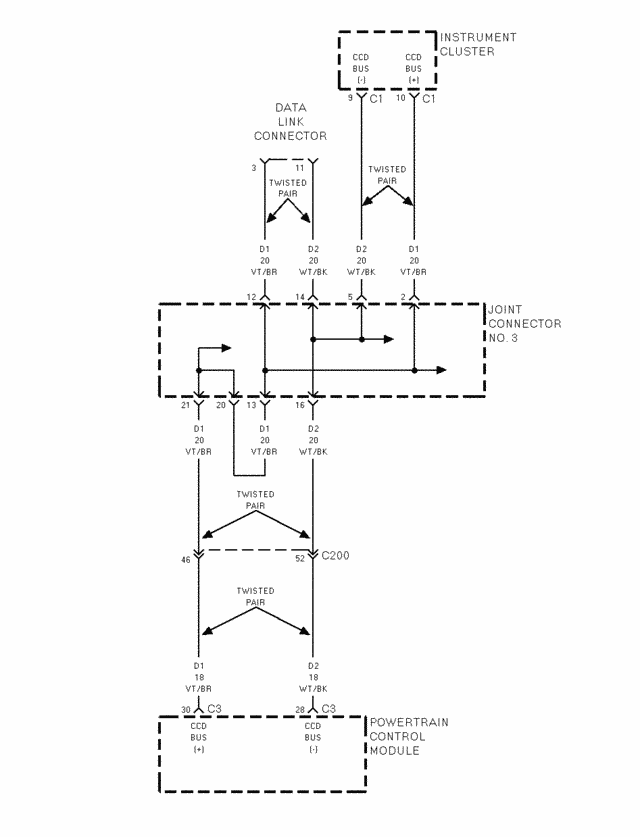

VEHICLE SPEED CONTROL 1
VEHICLE SPEED CONTROL 2
VEHICLE THEFT SECURITY SYSTEM 1
VEHICLE THEFT SECURITY SYSTEM 2
