Ford Fusion 2006-2009 wiring diagrams
Ford Fusion 2006-2009 wiring diagrams
Parent Category:
Wiring Diagrams
Category:
Ford, Lincoln, Mercury
wiring
ford
diagrams
fusion

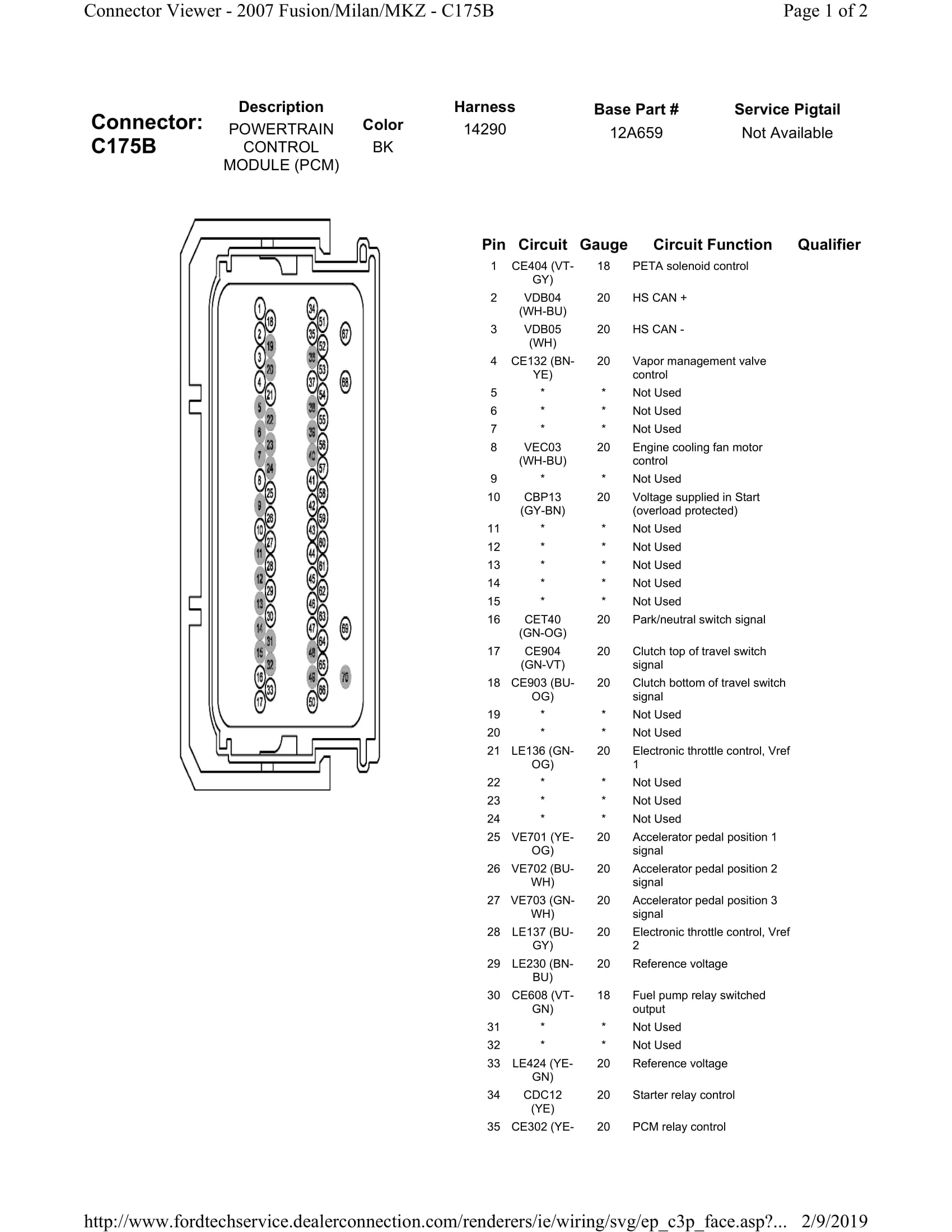

C175B-Powertrain Control Module-1
C175B-Powertrain Control Module-2

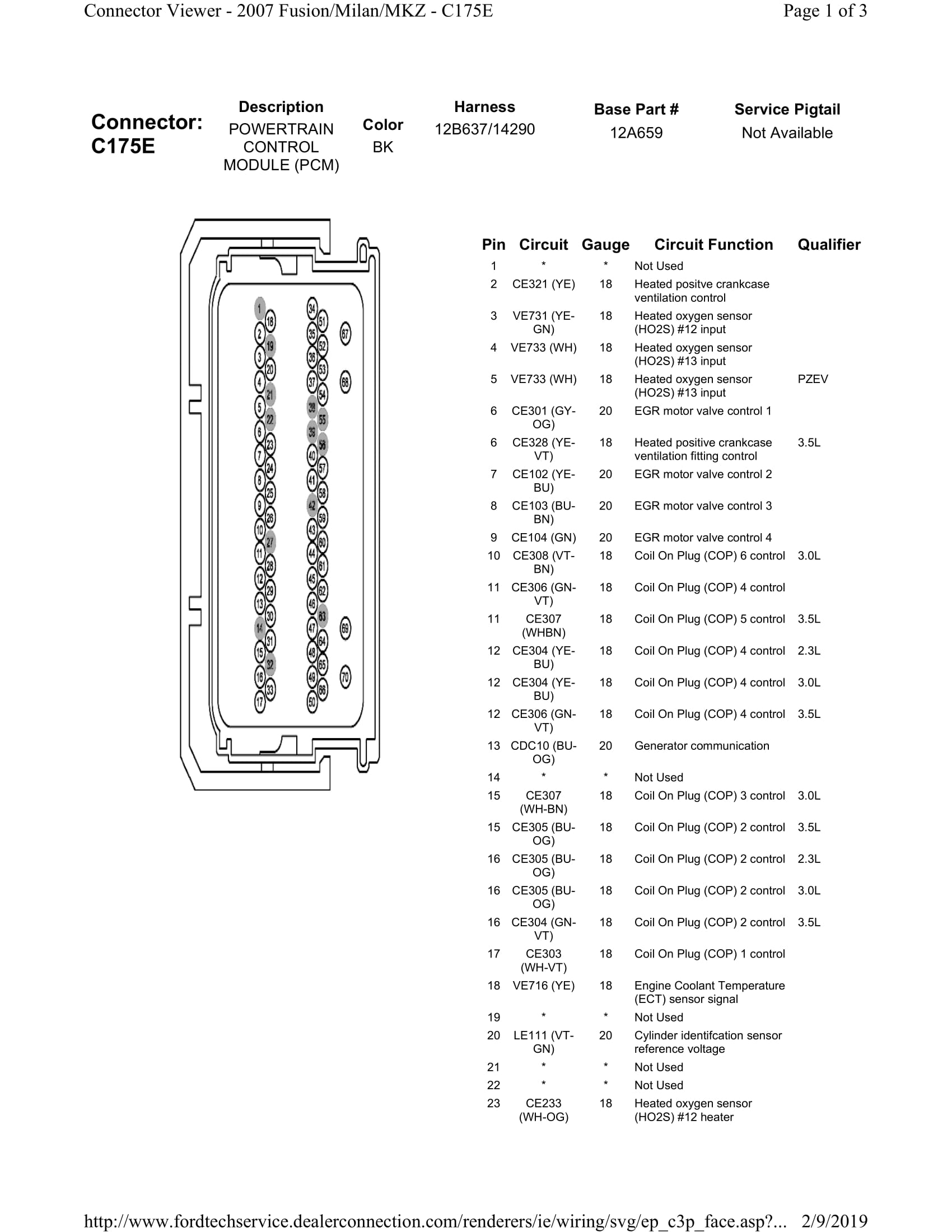

C175E-Powertrain Control Module-1
C175E-Powertrain Control Module-2

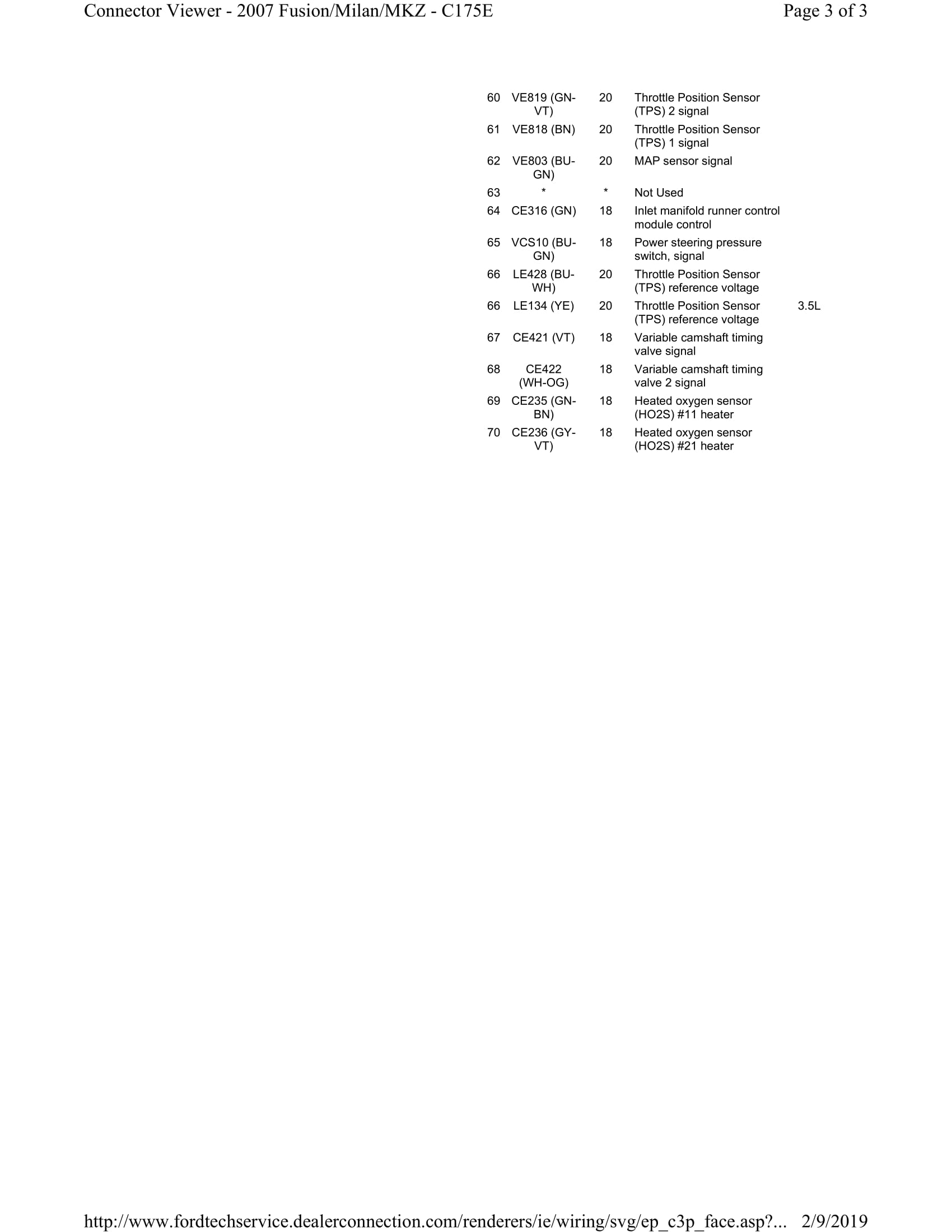

C175E-Powertrain Control Module-3

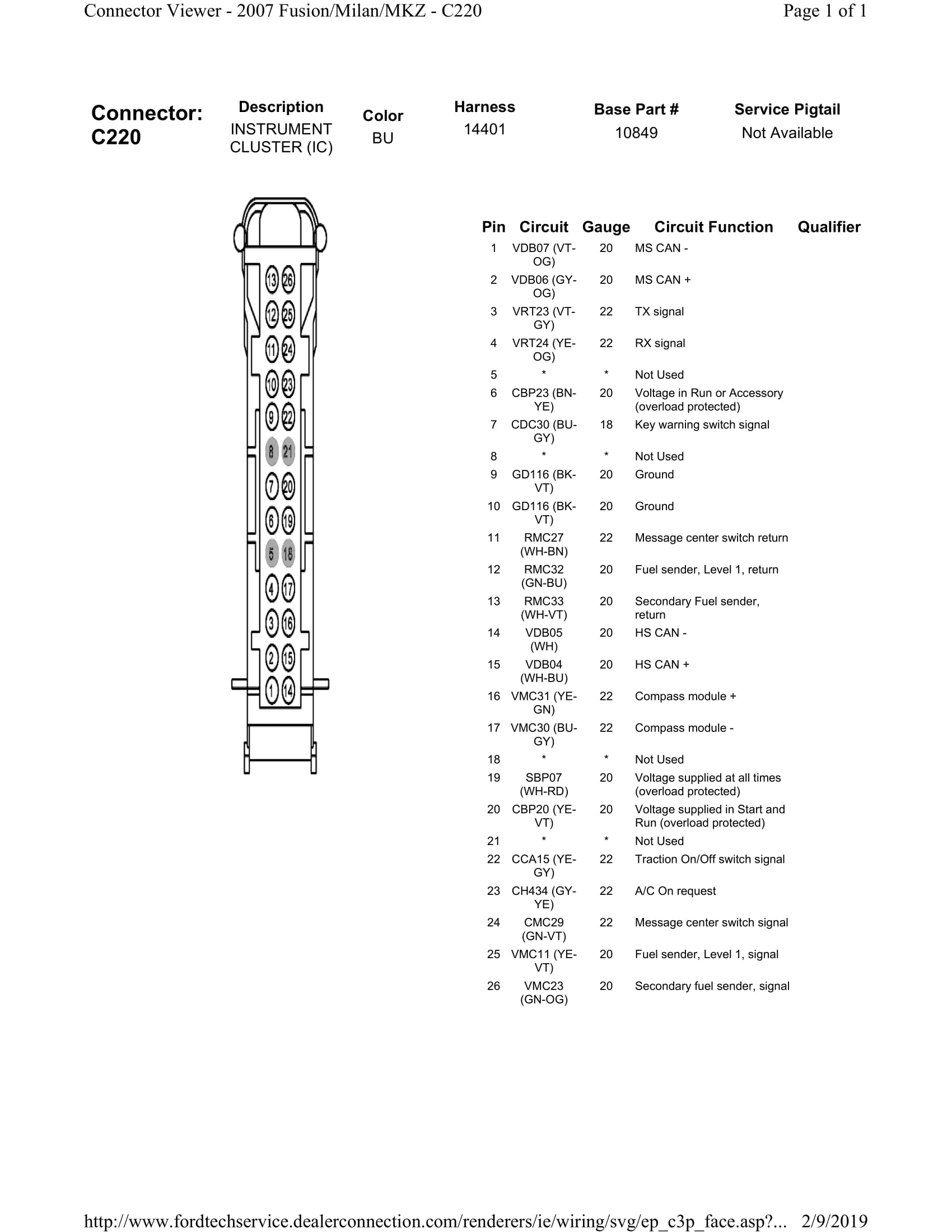

C220-Instrument Cluster-1
C2280A-Smart Junction Box-1

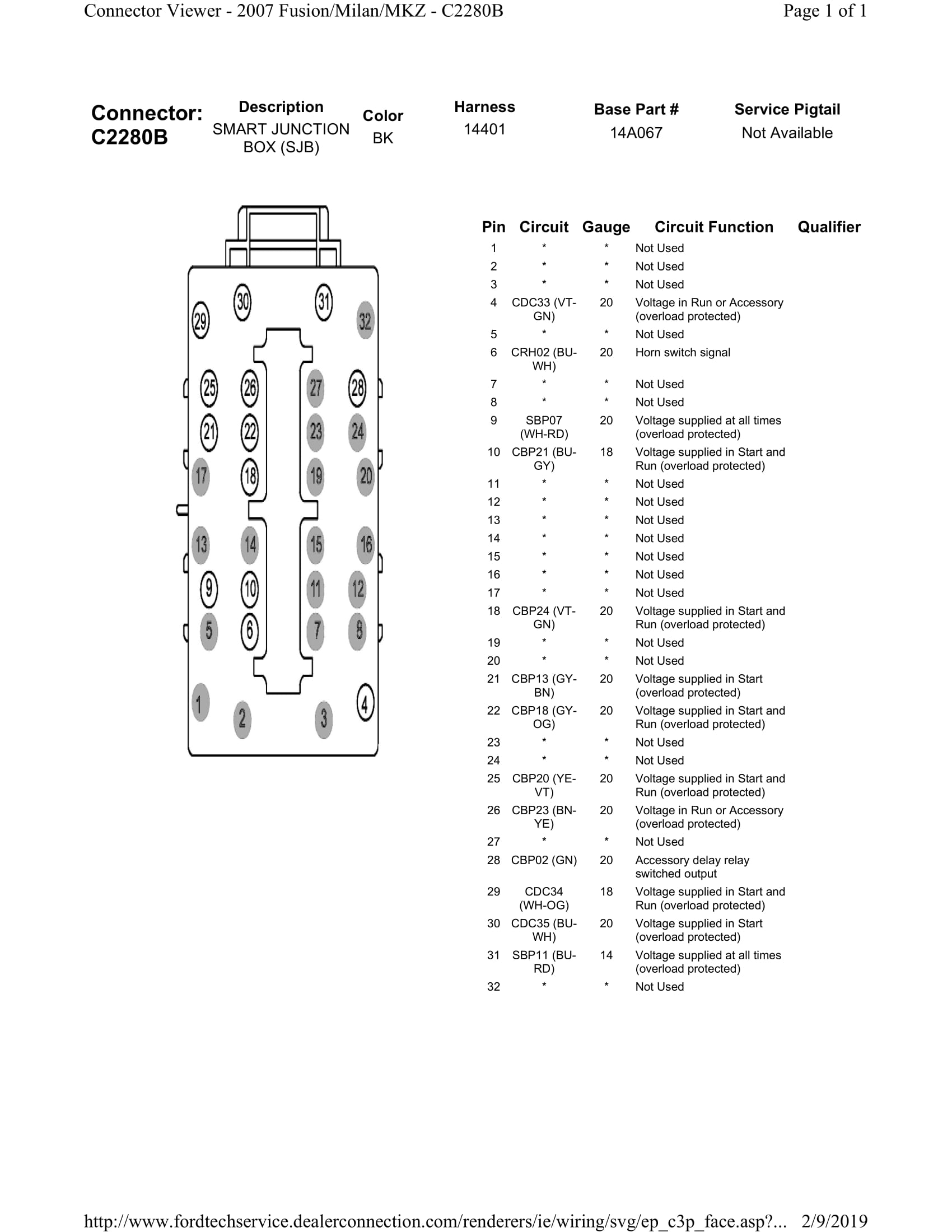

C2280B-Smart Junction Box-1
C2280C-Smart Junction Box-1

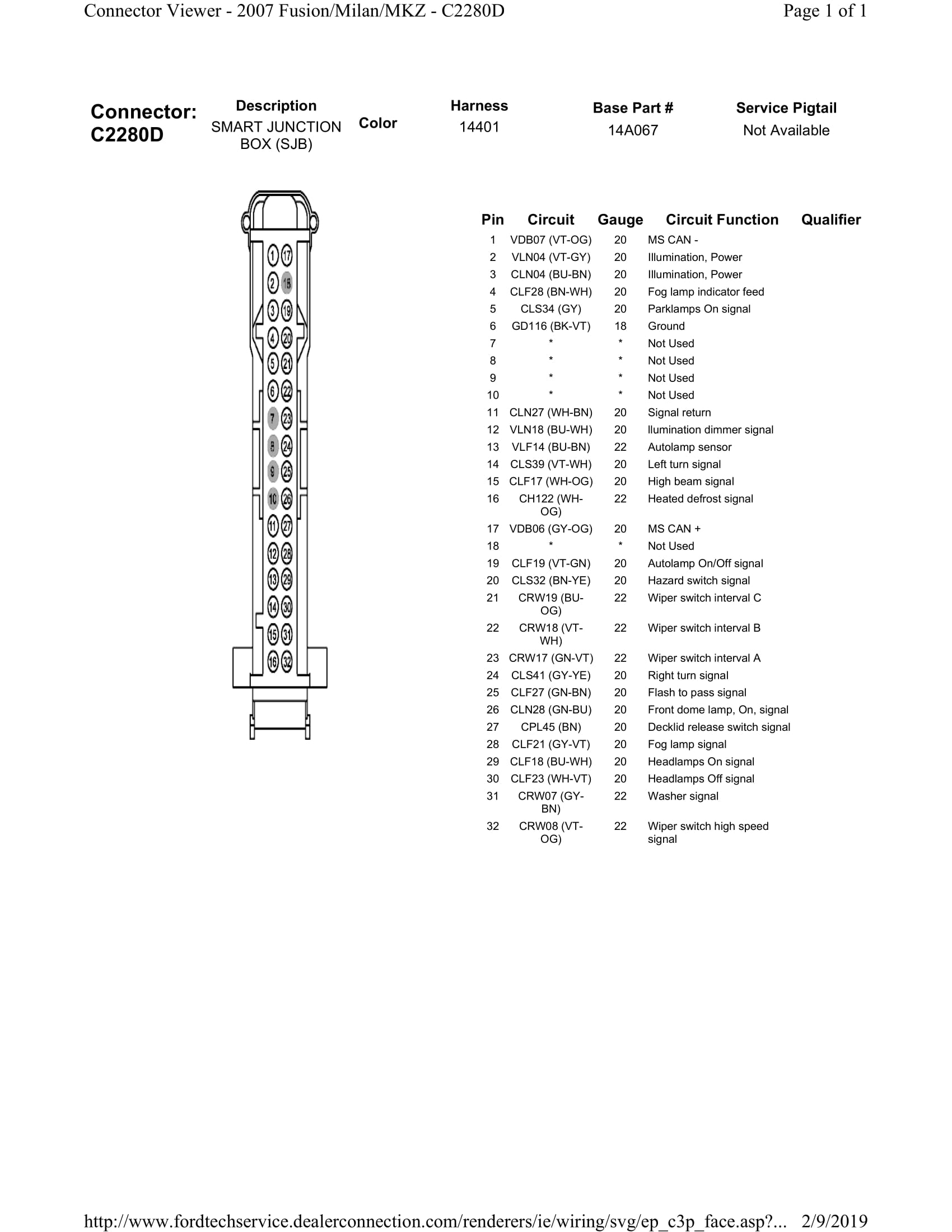

C2280D-Smart Junction Box-1
C2280E-Smart Junction Box-1
C2280F-Smart Junction Box-1
C2280G-Smart Junction Box-1
C250-Ignition Switch-1
C250-Ignition Switch-2
C251-Data Link Connector-1
C251-Data Link Connector-2

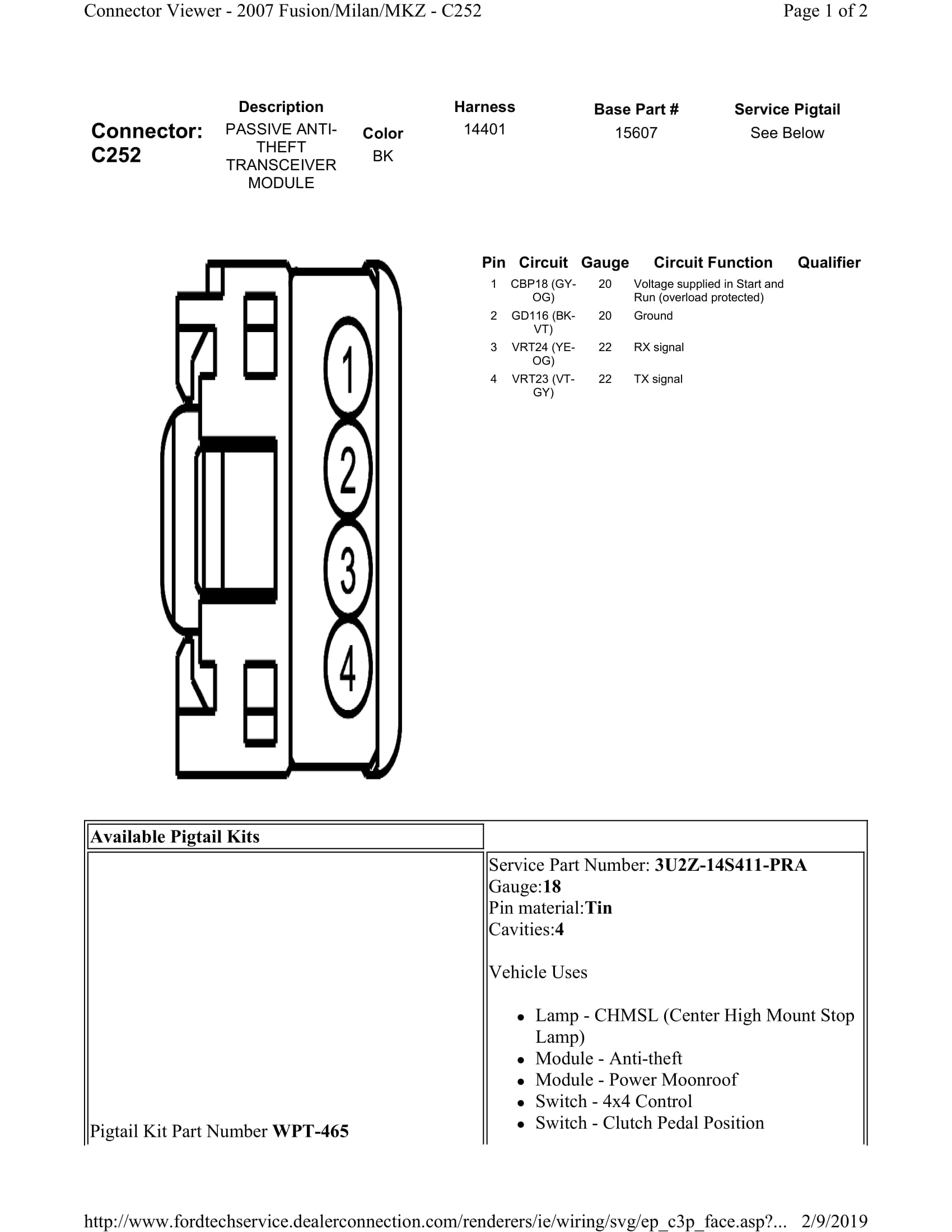

C252-Passive Anthi-Theft Transceiver-1
C252-Passive Anthi-Theft Transceiver-2
C310A-Restraints Control Module-1
C310B-Restraints Control Module-1

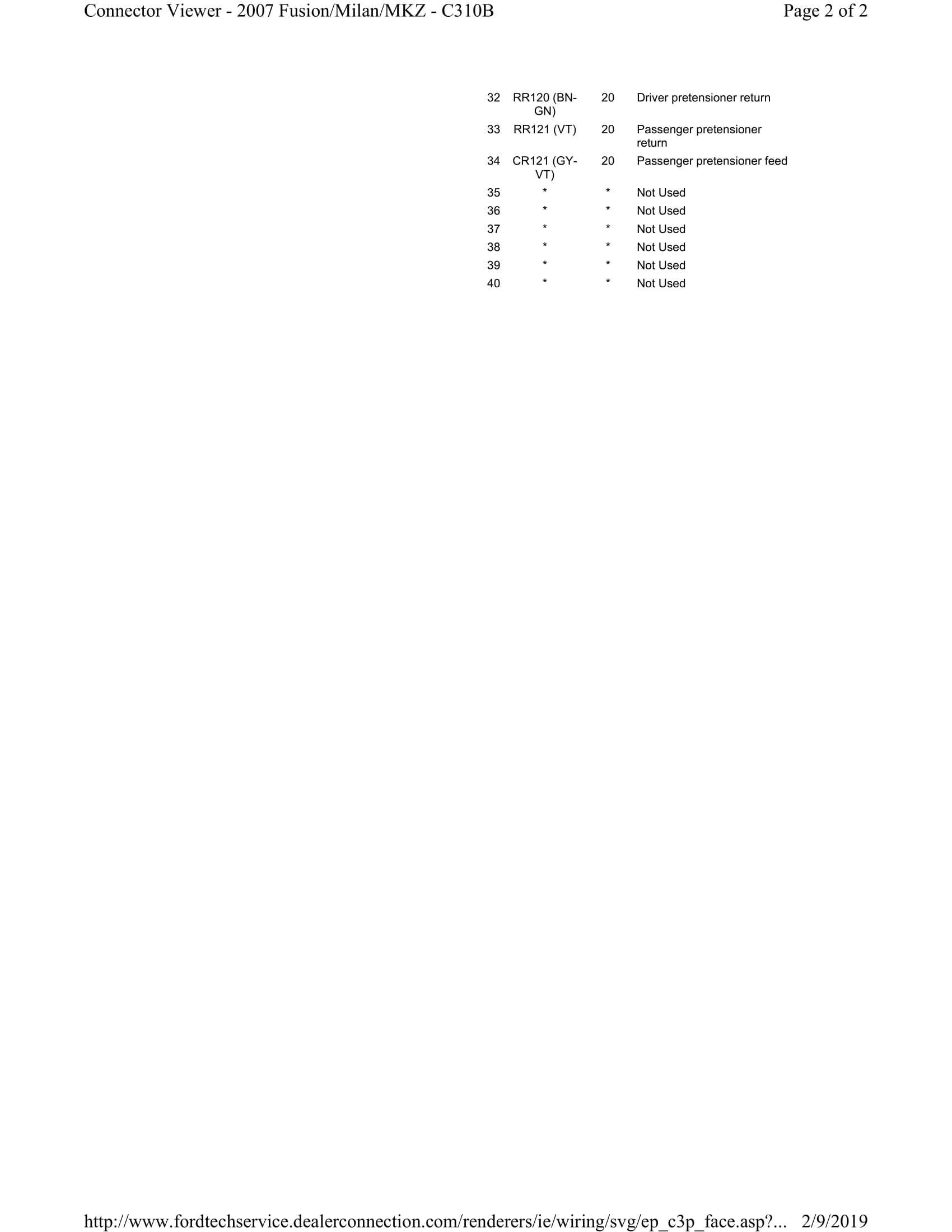

C310B-Restraints Control Module-2
Power Distribution0 (1)-1
Power Distribution0 (10)-1
Power Distribution0 (11)-1
Power Distribution0 (12)-1
Power Distribution0 (13)-1
Power Distribution0 (14)-1
Power Distribution0 (15)-1
Power Distribution0 (16)-1
Power Distribution0 (17)-1
Power Distribution0 (18)-1
Power Distribution0 (19)-1
Power Distribution0 (2)-1
Power Distribution0 (20)-1
Power Distribution0 (21)-1
Power Distribution0 (22)-1
Power Distribution0 (23)-1
Power Distribution0 (24)-1
Power Distribution0 (3)-1
Power Distribution0 (4)-1
Power Distribution0 (5)-1
Power Distribution0 (6)-1
Power Distribution0 (7)-1
Power Distribution0 (8)-1
Power Distribution0 (9)-1
Eec2.3L-01-1
Eec2.3L-02-1

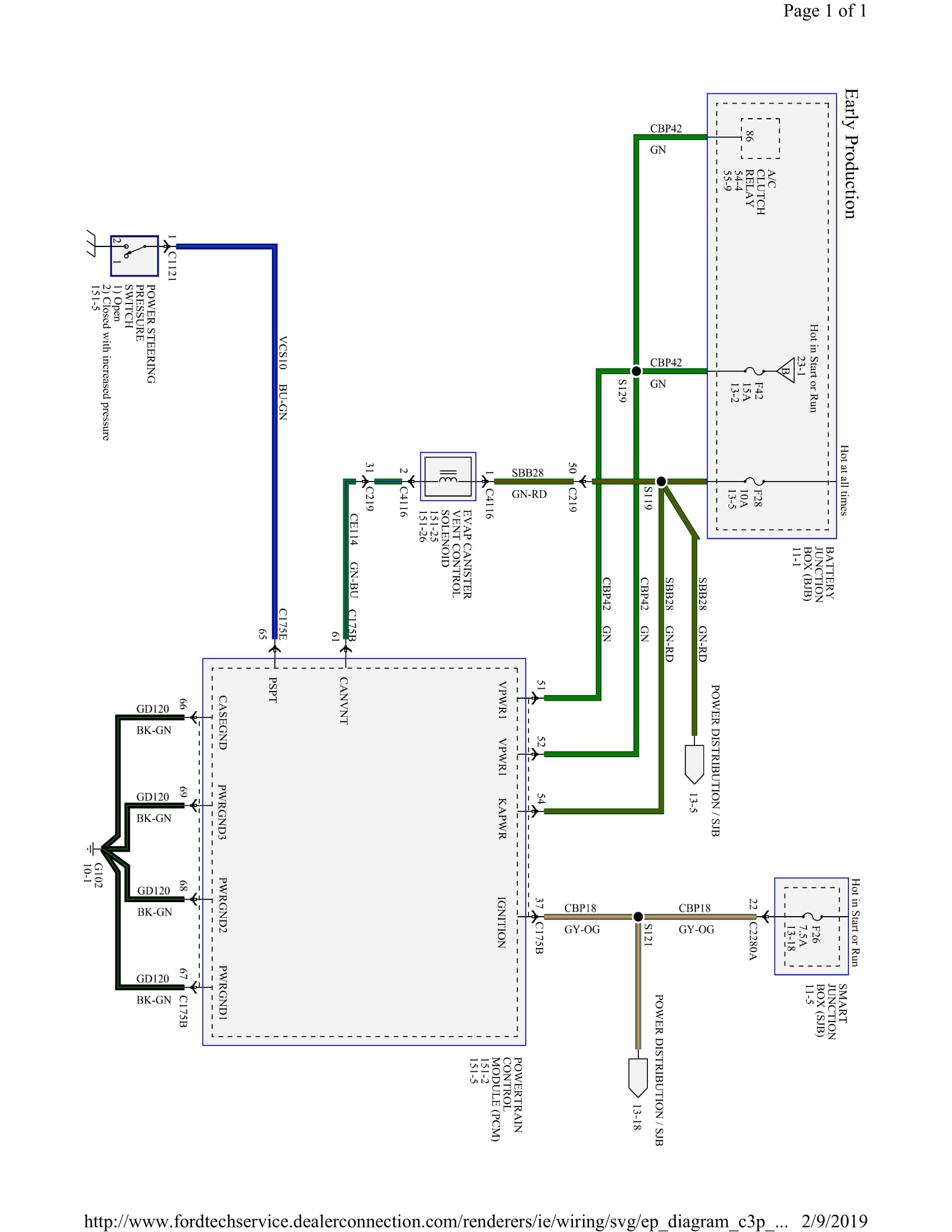

Eec2.3L-03-1
Eec2.3L-04-1

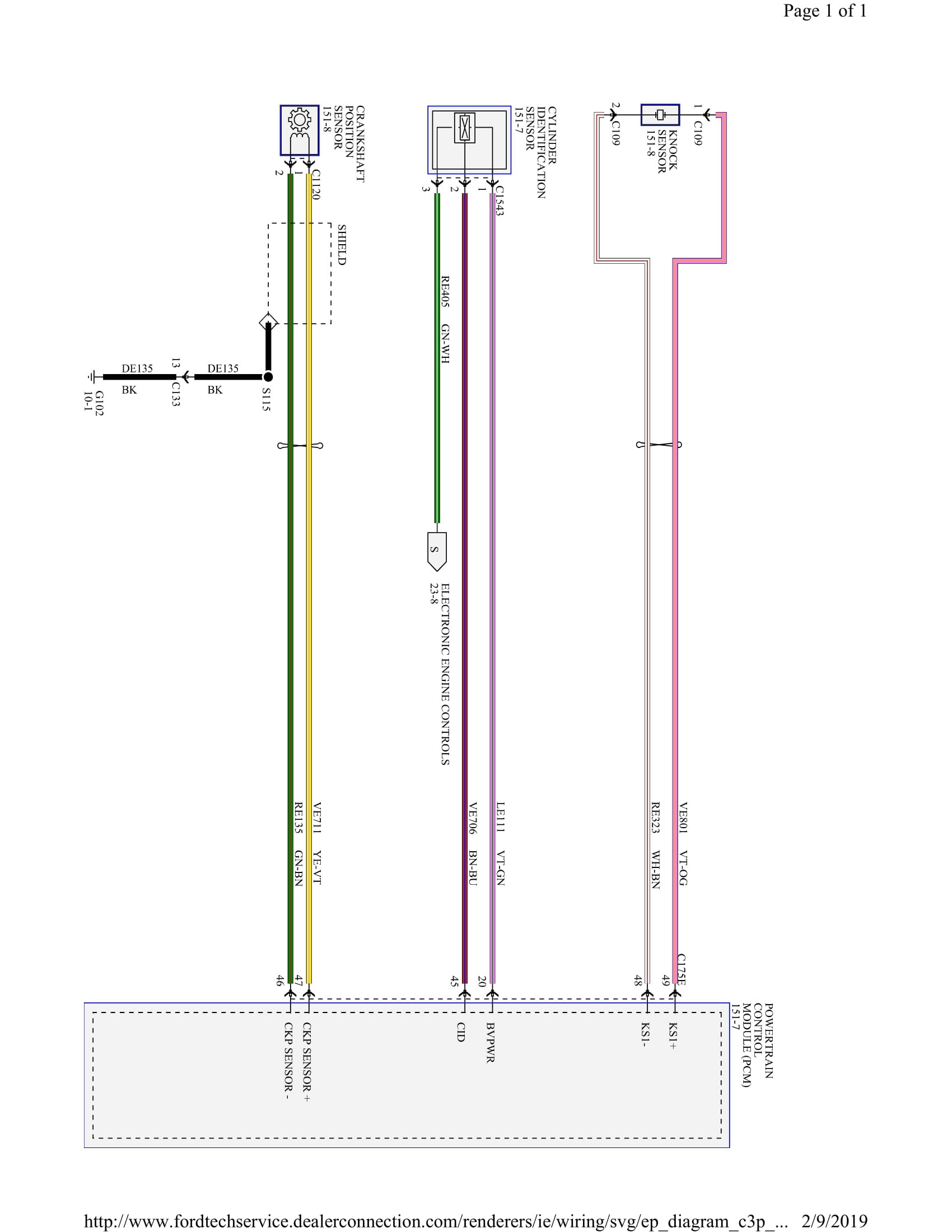

Eec2.3L-05-1
Eec2.3L-06-1
Eec2.3L-07-1
Eec2.3L-08-1
Eec2.3L-09-1

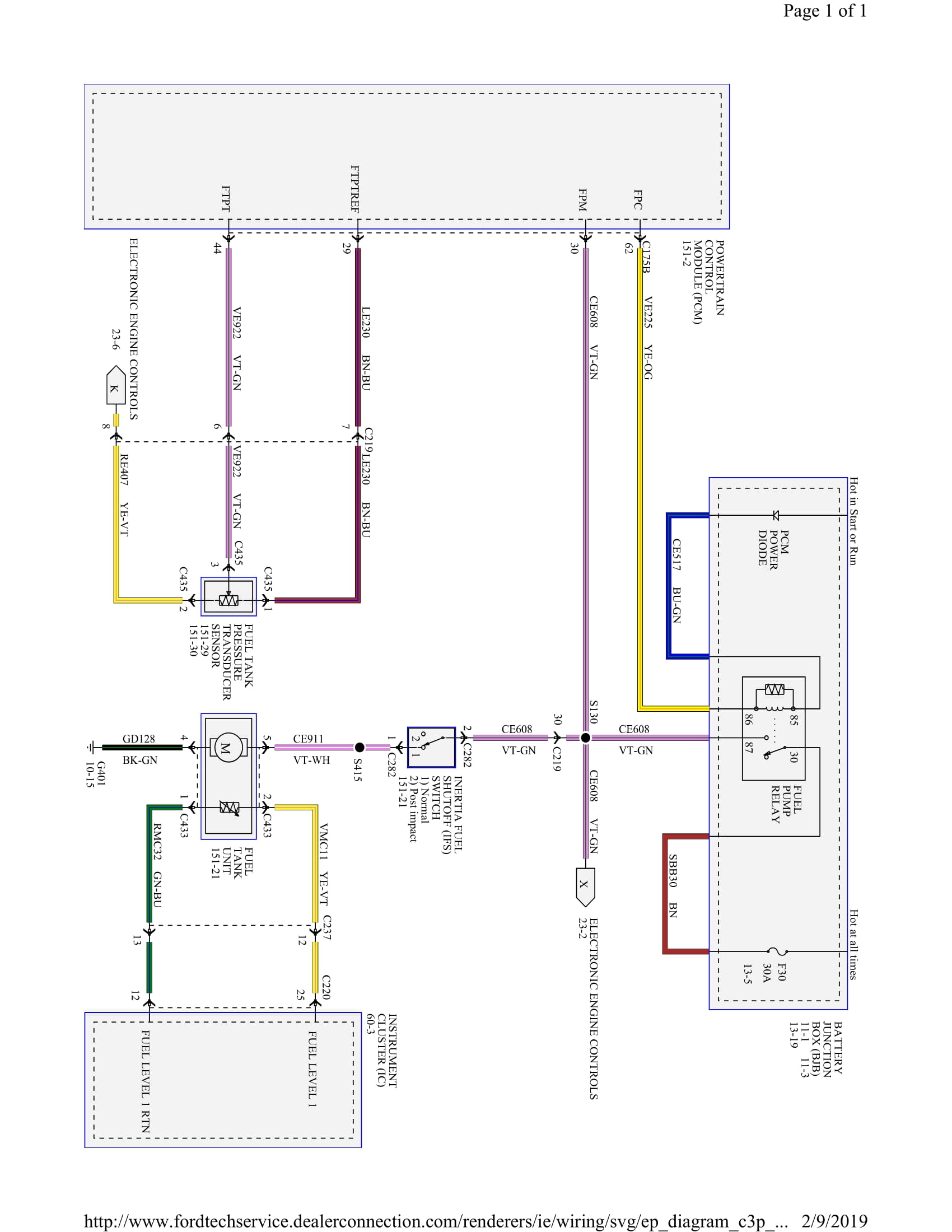

Eec2.3L-10-1
Eec2.3L-11-1
Eec2.3L-12-1

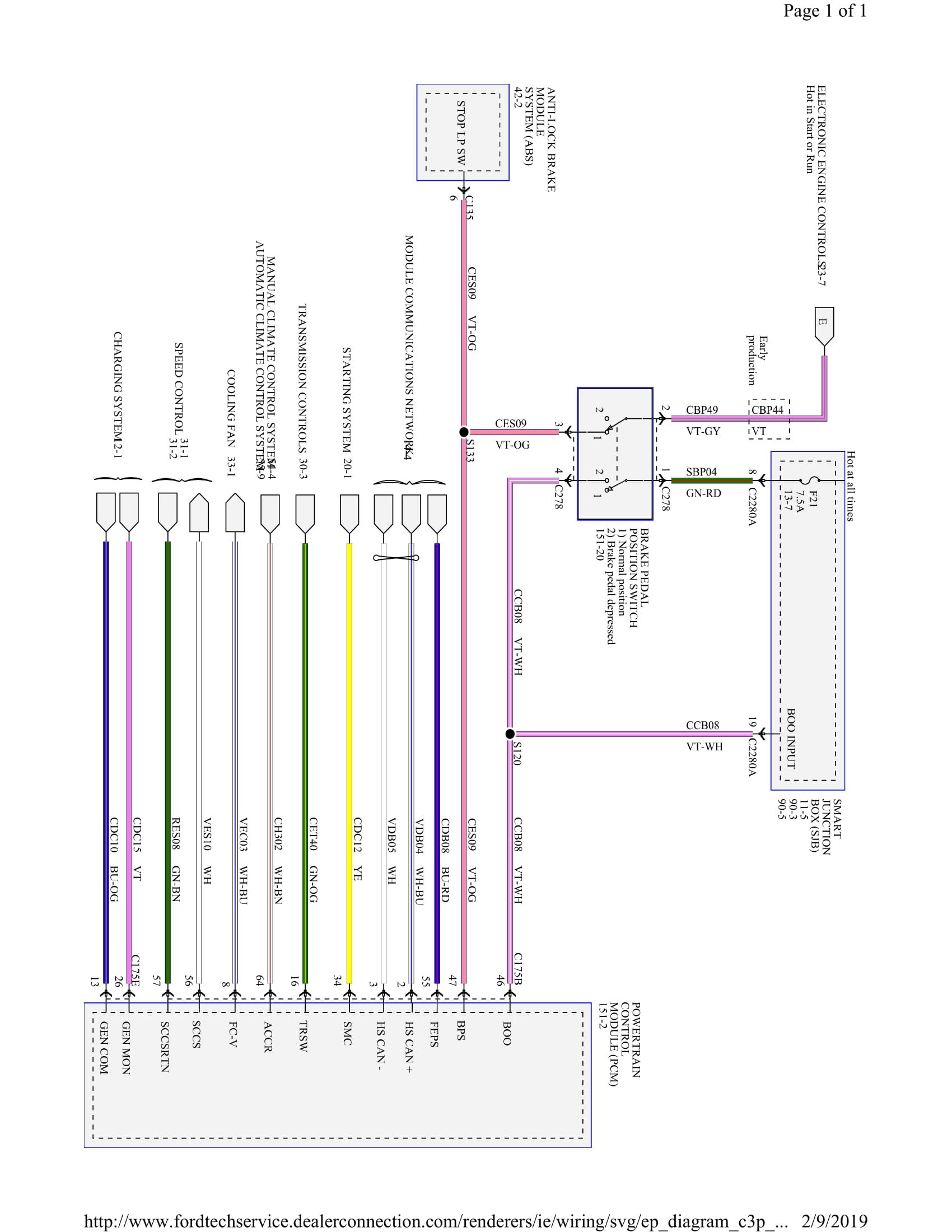

Eec2.3L-13-1

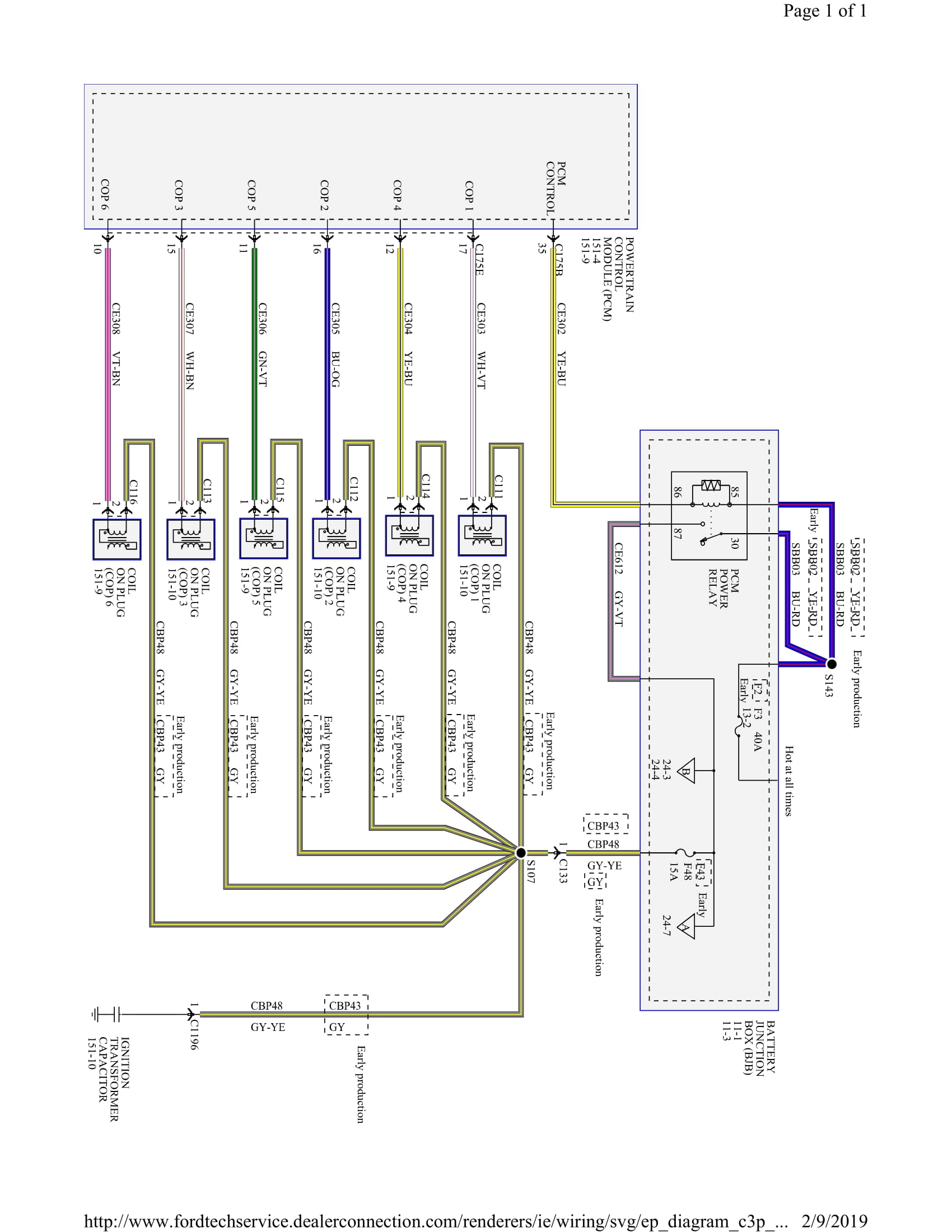

Eec3.0L-01-1
Eec3.0L-02-1
Eec3.0L-03-1
Eec3.0L-04-1
Eec3.0L-05-1
Eec3.0L-06-1

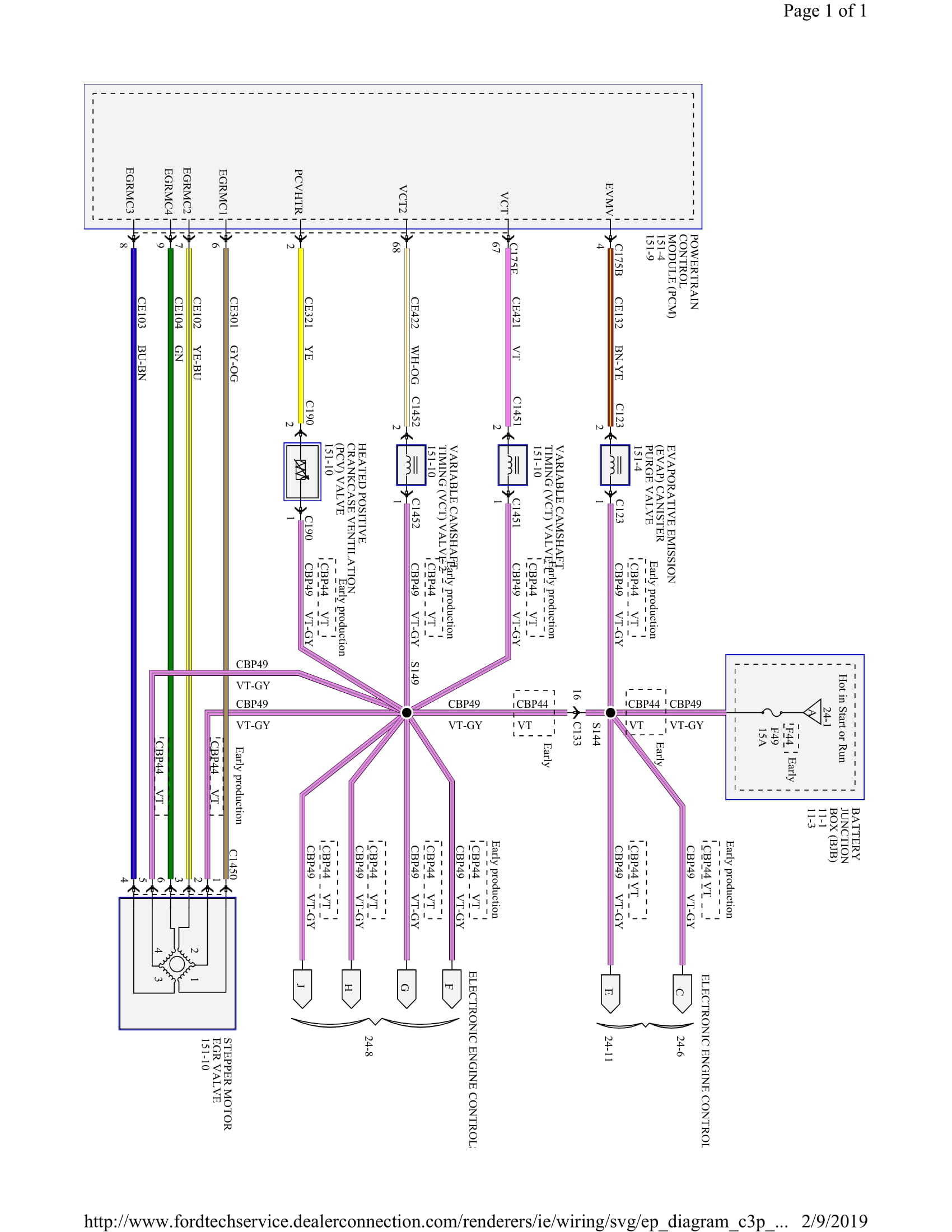

Eec3.0L-07-1
Eec3.0L-08-1
Eec3.0L-09-1
Eec3.0L-10-1
Eec3.0L-11-1
Eec3.5l-01-1
Eec3.5l-02-1
Eec3.5l-03-1
Eec3.5l-04-1
Eec3.5l-05-1
Eec3.5l-06-1
Eec3.5l-07-1
Eec3.5l-08-1
Eec3.5l-09-1
Eec3.5l-10-1
Foglights01-1
Headlamps01-1
Headlamps02-1
Headlamps03-1
Ic-01-1

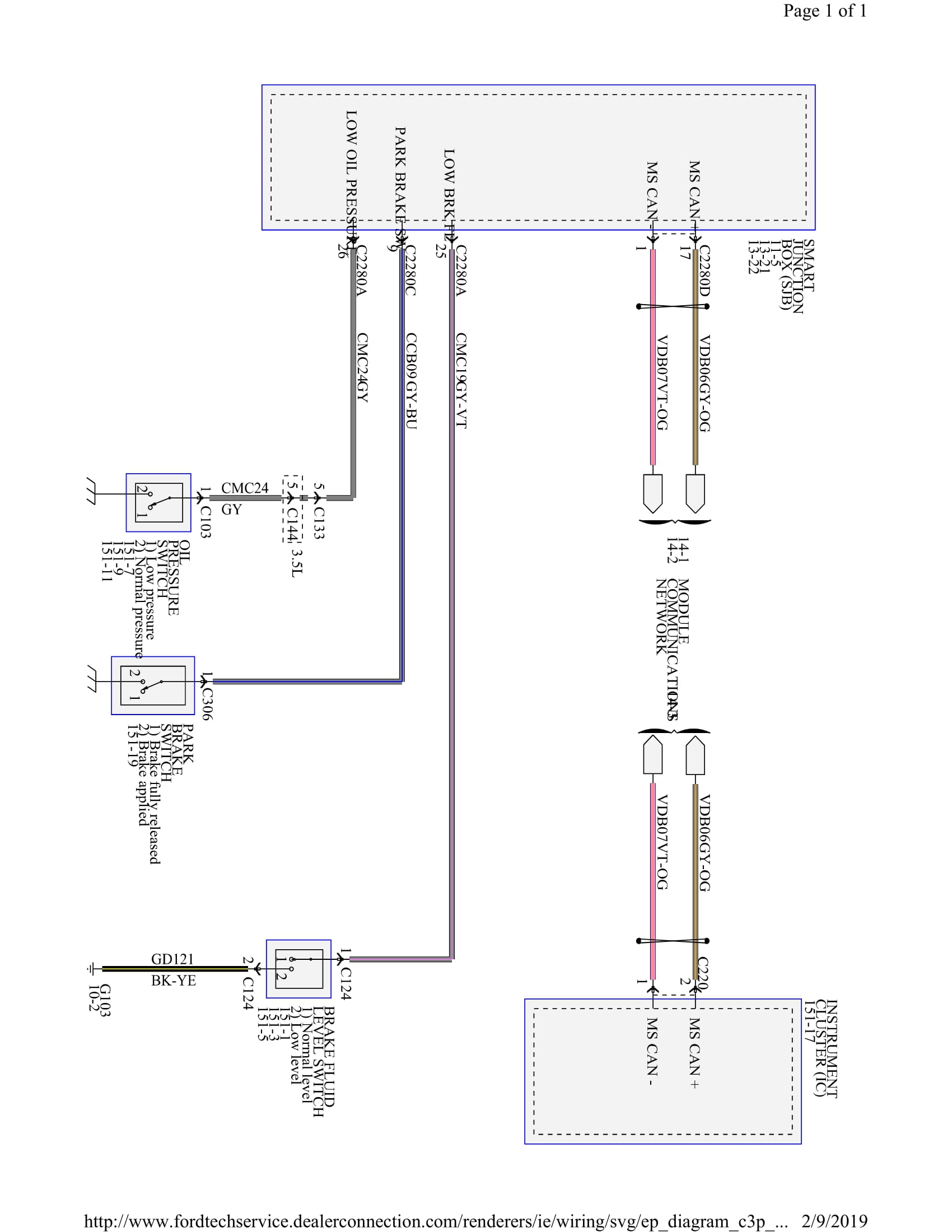

Ic-02-1

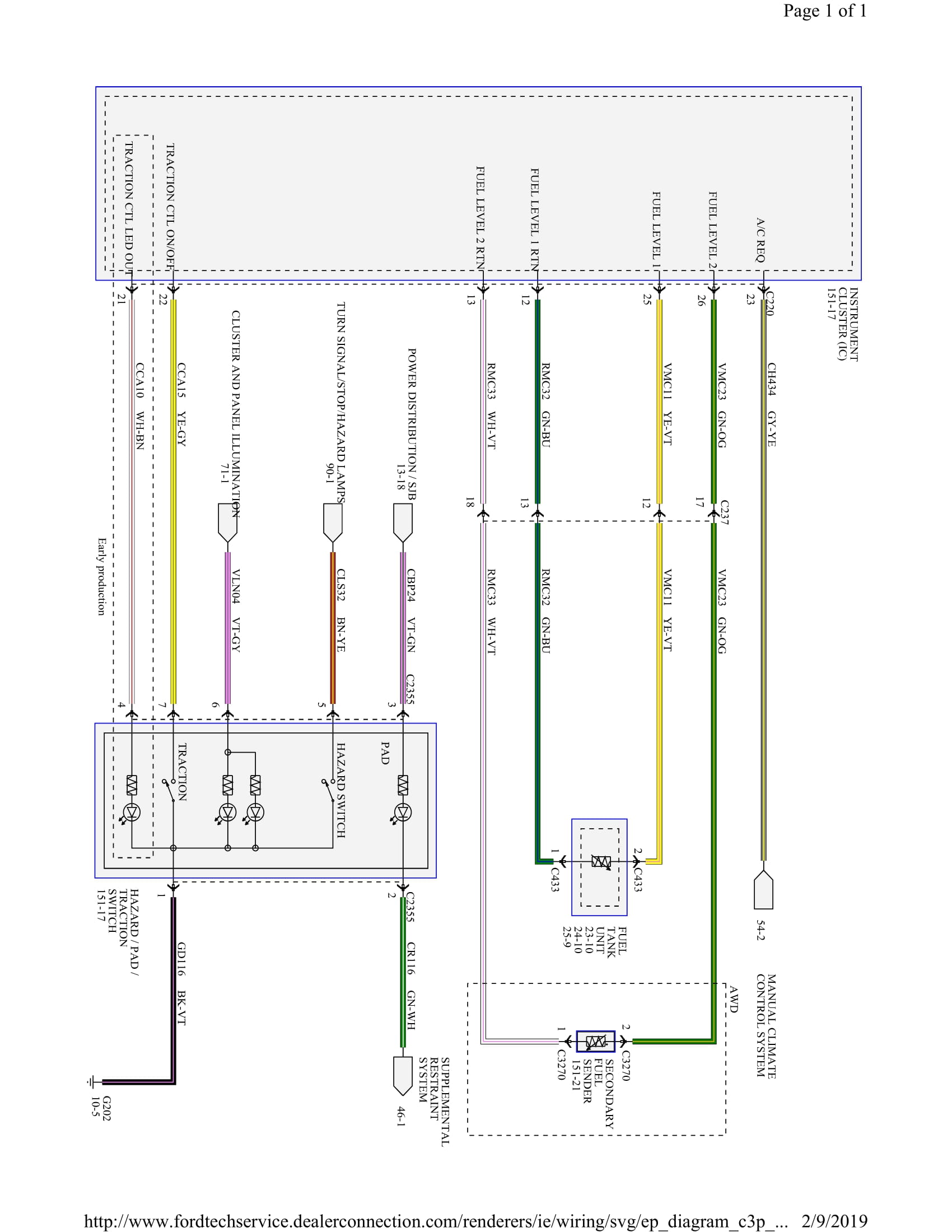

Ic-03-1
Ic-04-1
Starting-01-1
Starting-02-1
Starting-03-1

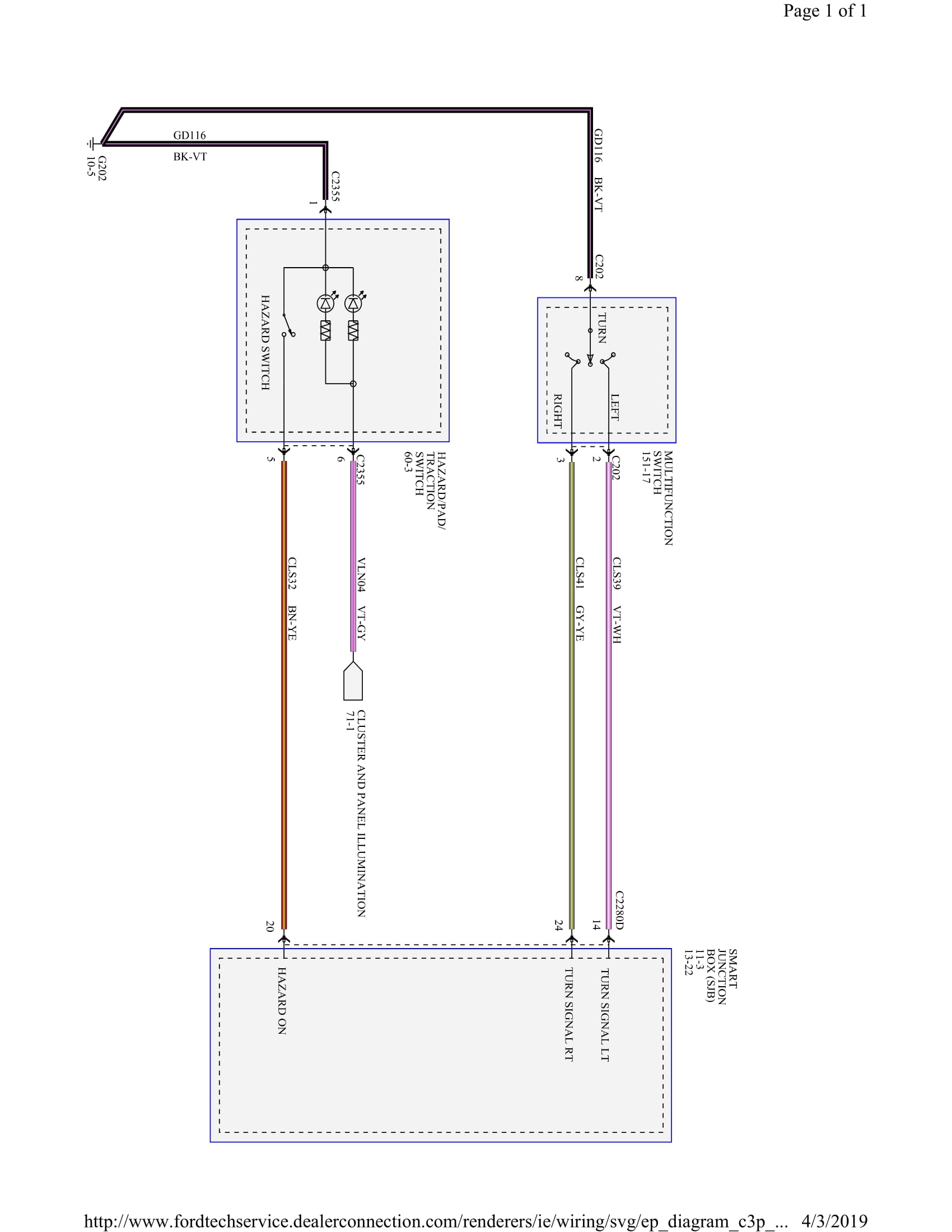

Turn signals (1)-1
Turn signals (2)-1
Turn signals (3)-1
Turn signals (4)-1

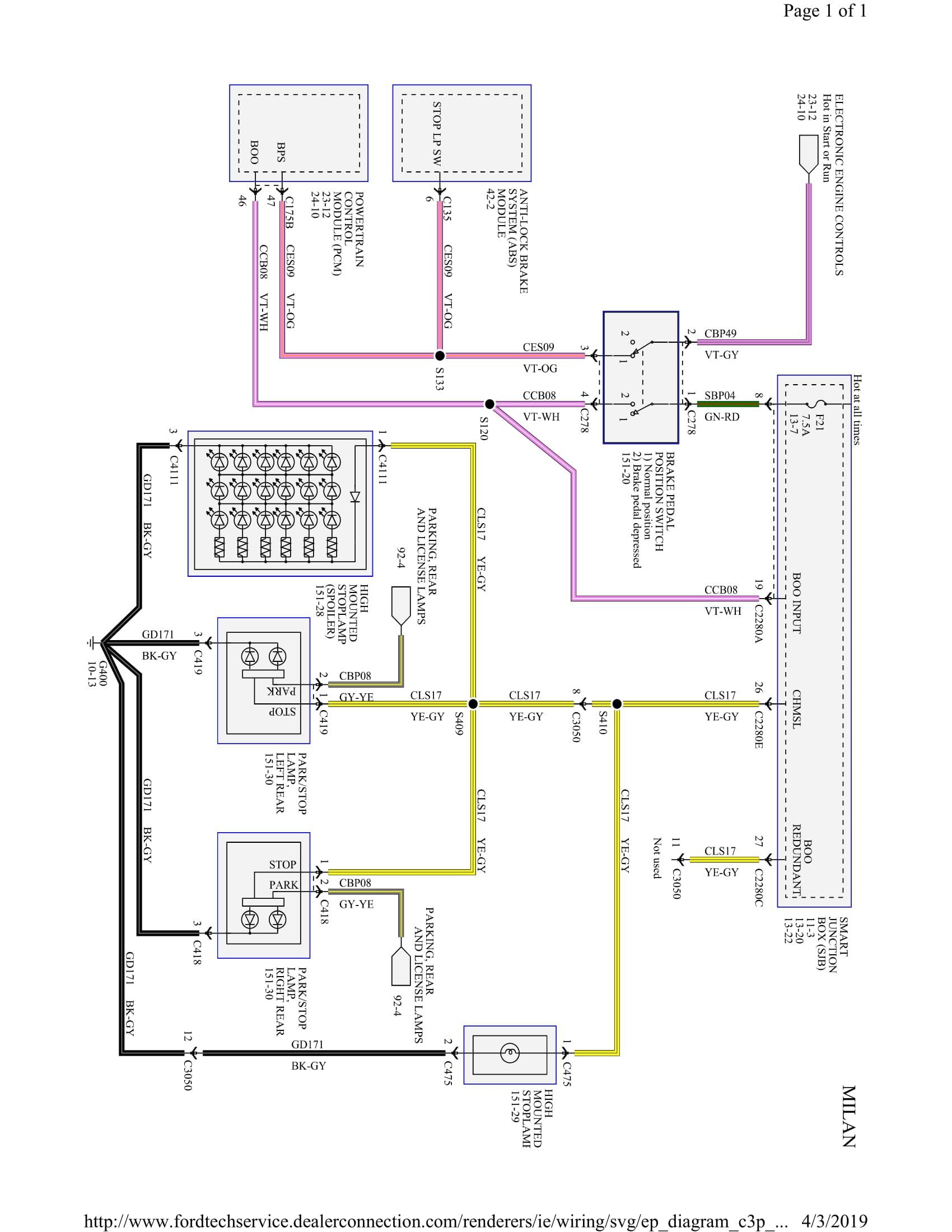

Turn signals (5)-1
Turn signals (6)-1
Turn signals (7)-1
