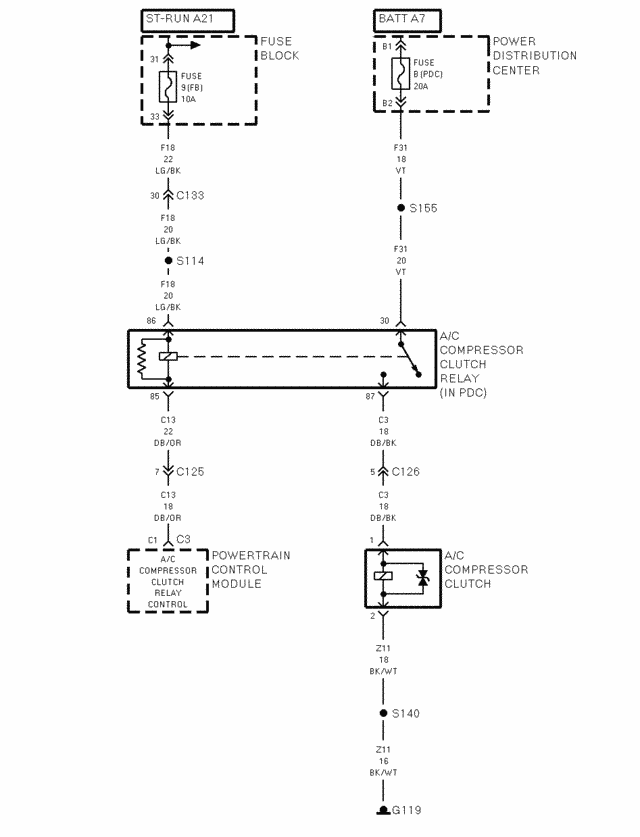

AIR CONDITIONING-HEATER 1
AIR CONDITIONING-HEATER 2
AIR CONDITIONING-HEATER 3 HEATER ONLY
AIR CONDITIONING-HEATER 4
AIRBAG SYSTEM
ALL WHEEL ANTI-LOCK BRAKES 1
ALL WHEEL ANTI-LOCK BRAKES 2
ALL WHEEL ANTI-LOCK BRAKES 3
ALL WHEEL ANTI-LOCK BRAKES 4
ALL WHEEL ANTI-LOCK BRAKES 5
ALL WHEEL ANTI-LOCK BRAKES 6
ALL WHEEL ANTI-LOCK BRAKES 7
AUDIO SYSTEM 1 STANDARD RADIO
AUDIO SYSTEM 2 STANDARD

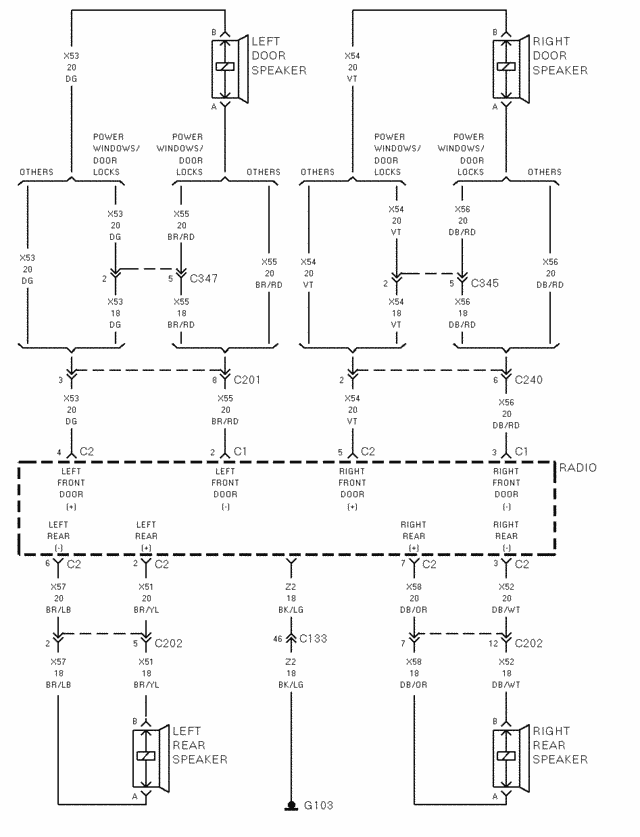

AUDIO SYSTEM 3
AUDIO SYSTEM 4

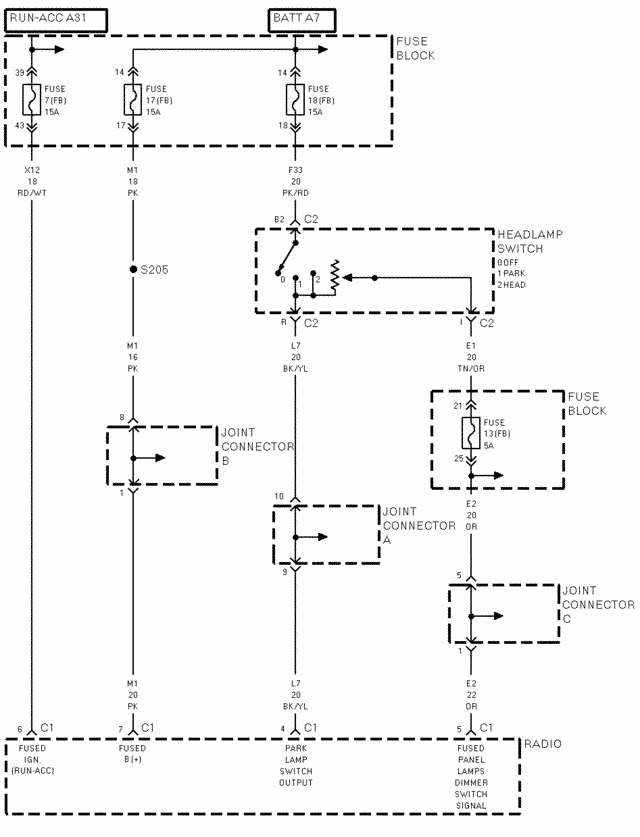

AUDIO SYSTEM 5

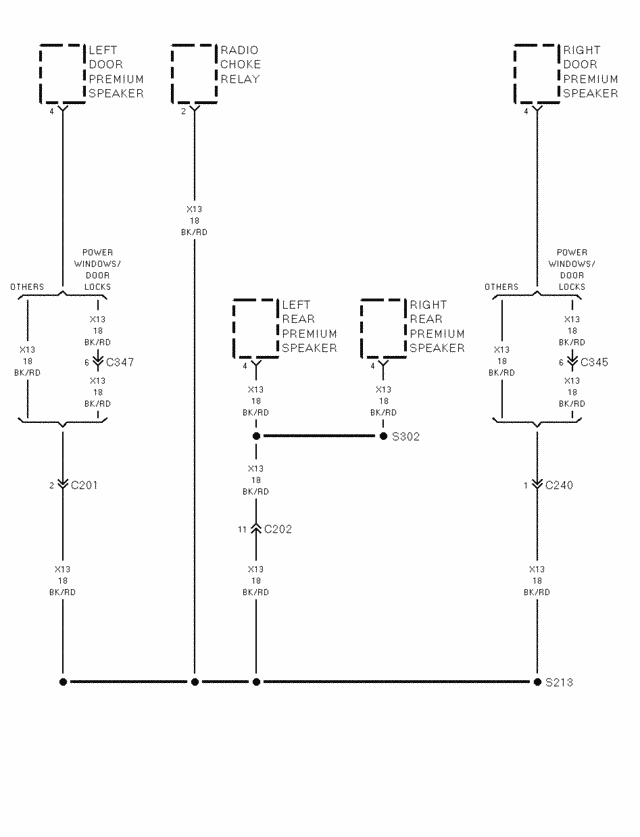

AUDIO SYSTEM 6 PREMIUM RADIO
AUDIO SYSTEM 7 PREMIUM RADIO
AUDIO SYSTEM 8 PREMIUM RADIO
CHARGING SYSTEM 1 DIESEL ENGINE

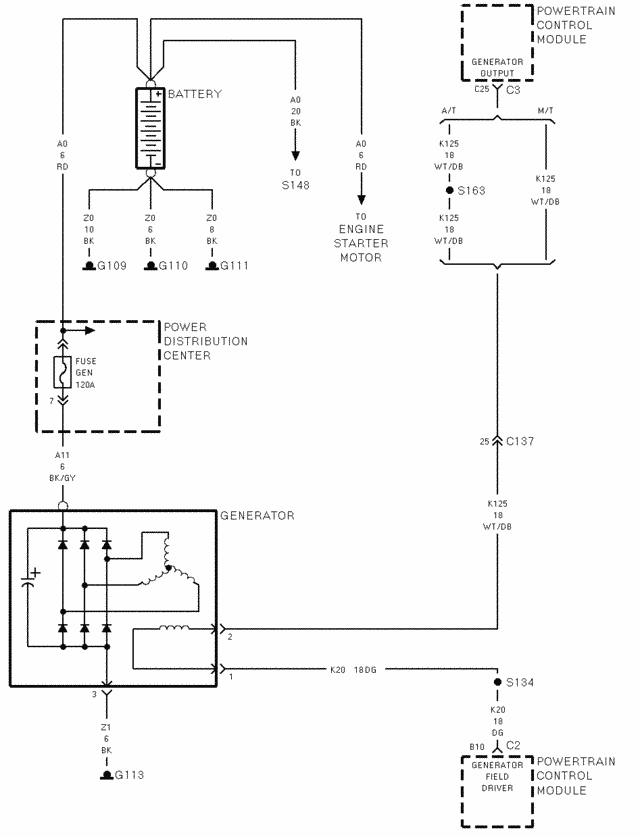

CHARGING SYSTEM 2 GAS ENGINE
FRONT LIGHTING 1
FRONT LIGHTING 2

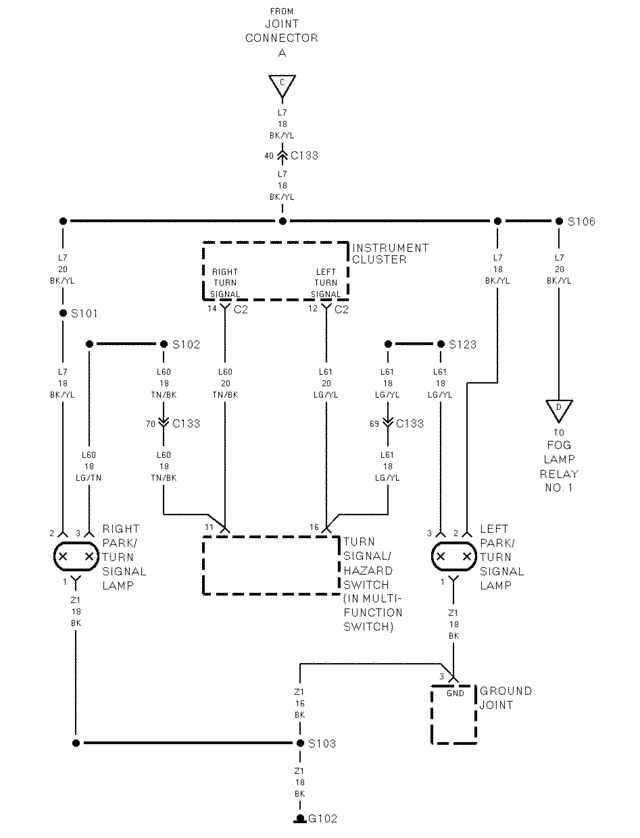

FRONT LIGHTING 3

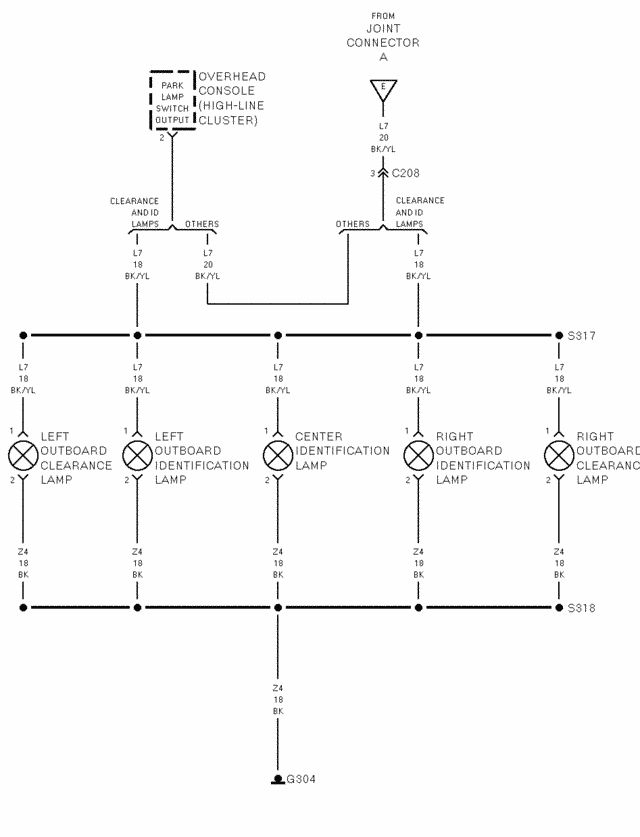

FRONT LIGHTING 4
FRONT LIGHTING 5

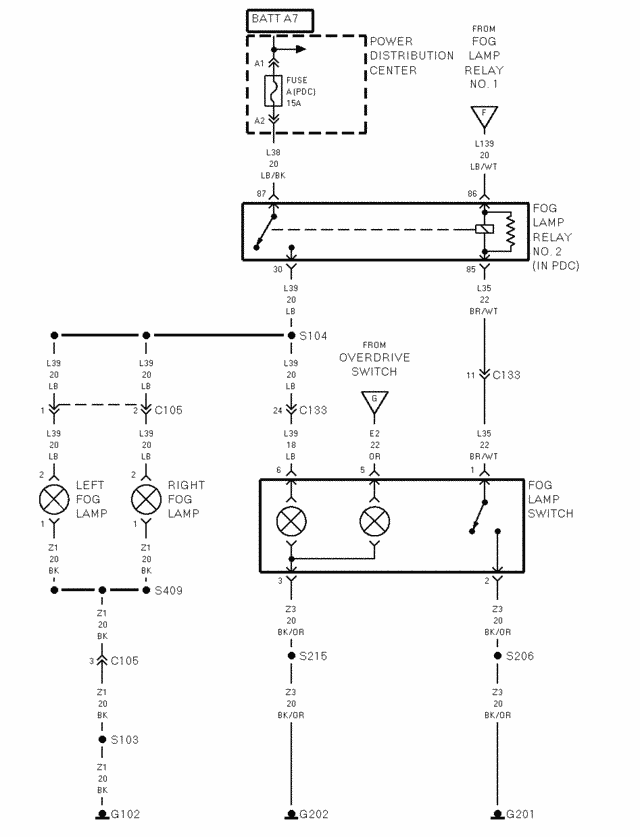

FRONT LIGHTING 6
FRONT LIGHTING 7 DRL
FRONT LIGHTING 8 DRL

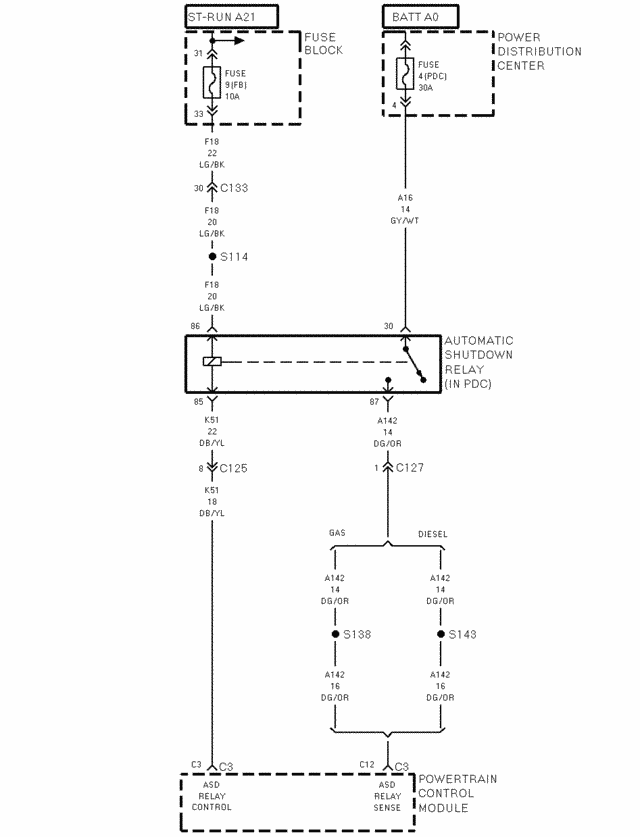

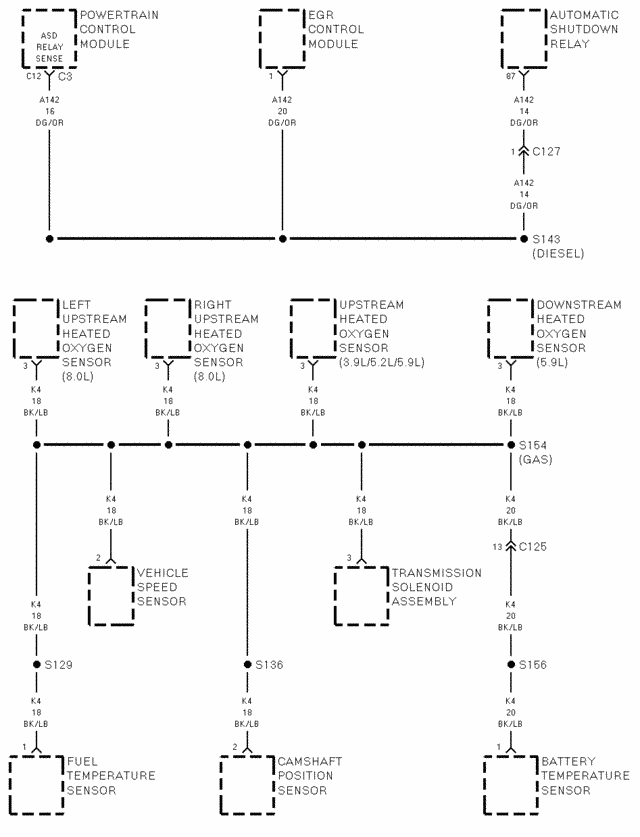

FUEL,IGNITION SYSTEM 1

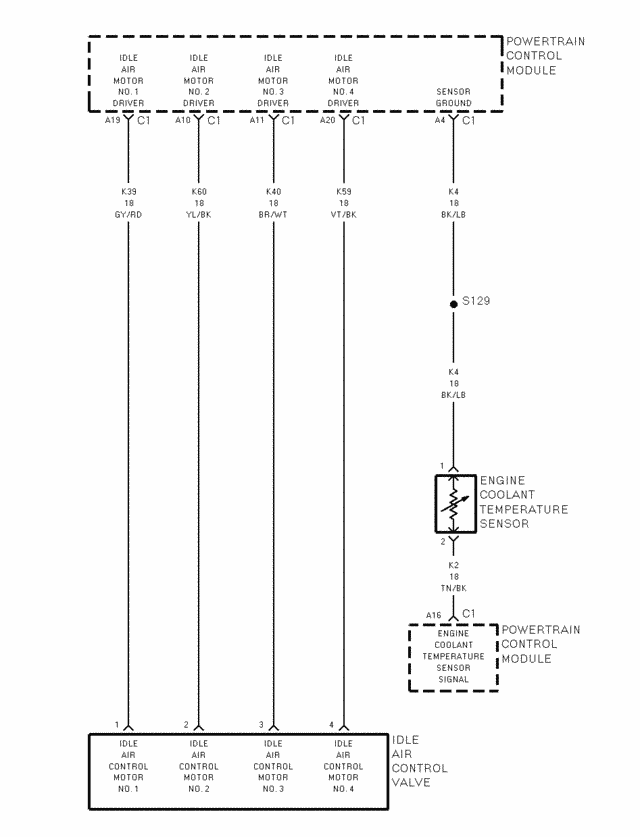

FUEL,IGNITION SYSTEM 10
FUEL,IGNITION SYSTEM 11 GAS ENGINE

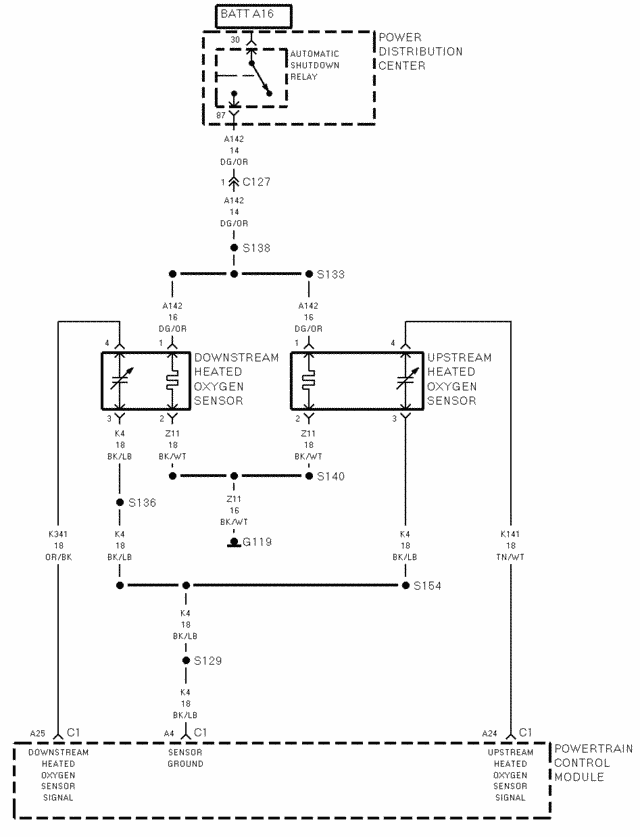

FUEL,IGNITION SYSTEM 12 3.9L
FUEL,IGNITION SYSTEM 13 5.2L,5.9L EXCEPT HEAVY DUTY TRANSMISSION
FUEL,IGNITION SYSTEM 14 5.9L HEAVY DUTY TRANSMISSION
FUEL,IGNITION SYSTEM 15 5.2L,5.9L ENGINES
FUEL,IGNITION SYSTEM 16 5.2L,5.9L ENGINES
FUEL,IGNITION SYSTEM 17 8.0L ENGINE
FUEL,IGNITION SYSTEM 18 8.0L ENGINE
FUEL,IGNITION SYSTEM 19 8.0L ENGINE

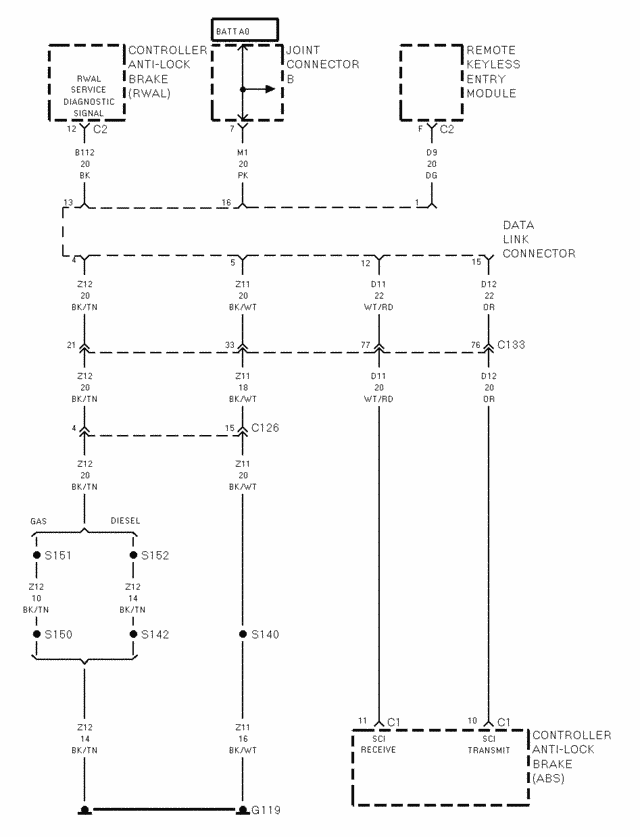

FUEL,IGNITION SYSTEM 2

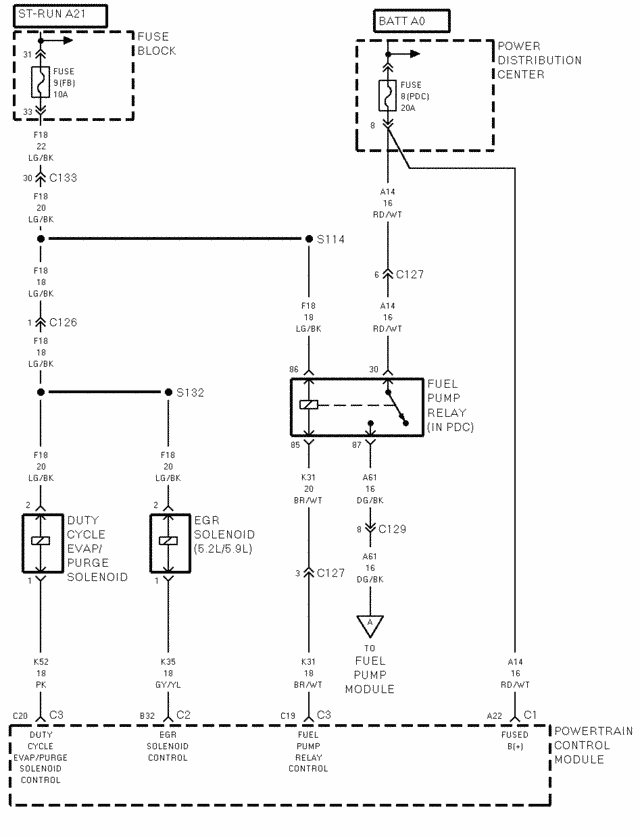

FUEL,IGNITION SYSTEM 20 GAS ENGINE
FUEL,IGNITION SYSTEM 21 8.0L ENGINE

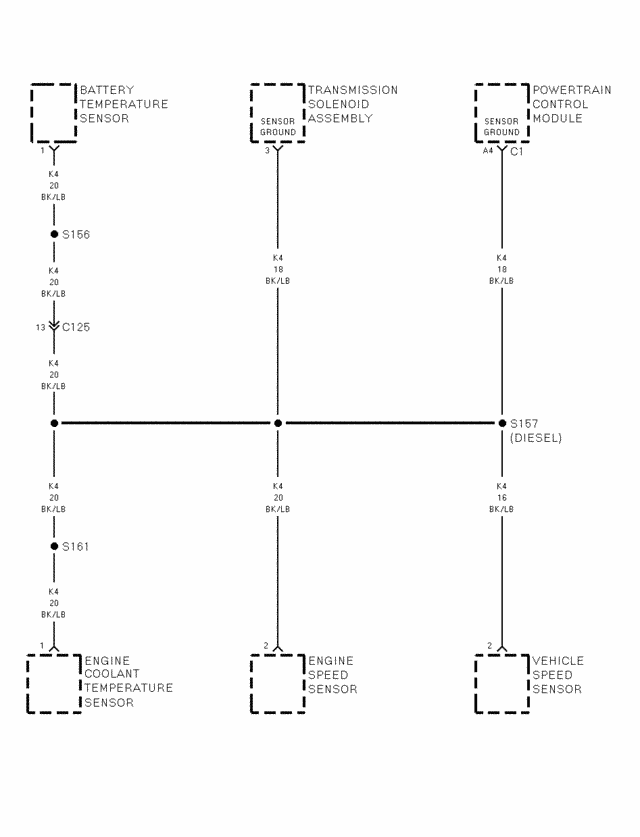

FUEL,IGNITION SYSTEM 22 DIESEL ENGINE
FUEL,IGNITION SYSTEM 23 8.0L ENGINE-CALIFORNIA
FUEL,IGNITION SYSTEM 24

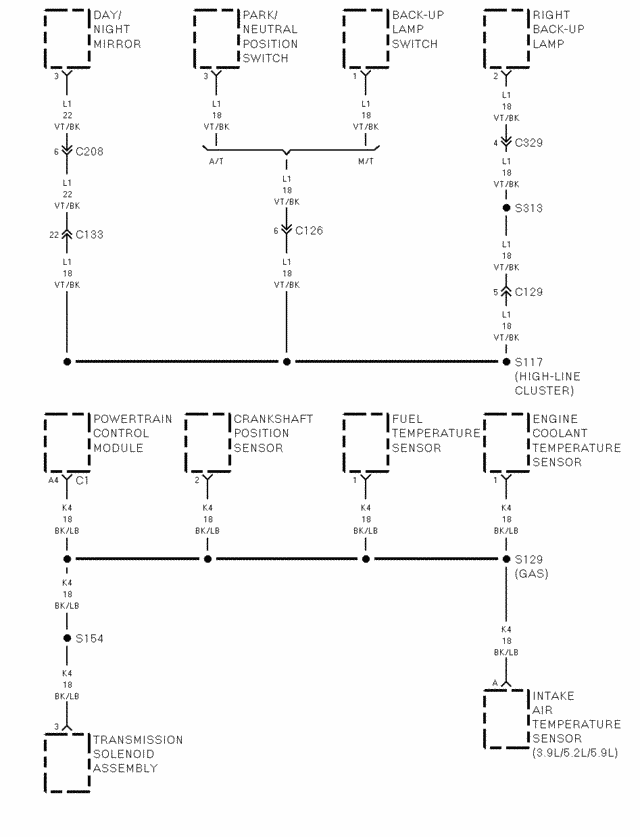

FUEL,IGNITION SYSTEM 25 GAS ENGINE
FUEL,IGNITION SYSTEM 26 3.9L,5.2L,5.9L ENGINES
FUEL,IGNITION SYSTEM 27 DIESEL ENGINE
FUEL,IGNITION SYSTEM 28 GAS ENGINE
FUEL,IGNITION SYSTEM 29
FUEL,IGNITION SYSTEM 3
FUEL,IGNITION SYSTEM 30 DIESEL ENGINE
FUEL,IGNITION SYSTEM 31 DIESEL ENGINE
FUEL,IGNITION SYSTEM 32 DIESEL ENGINE
FUEL,IGNITION SYSTEM 33 GAS ENGINES
FUEL,IGNITION SYSTEM 34 3.9L ENGINE
FUEL,IGNITION SYSTEM 35 3.9L ENGINE

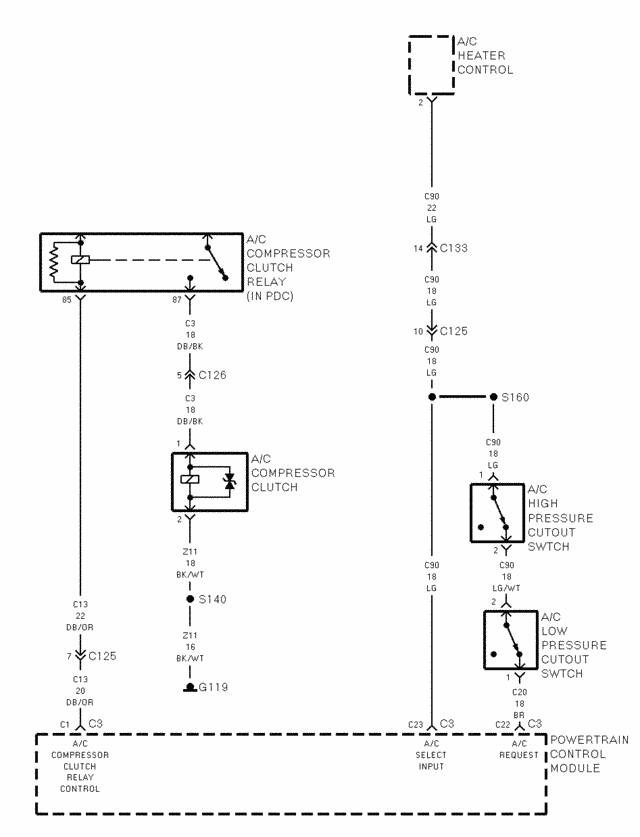

FUEL,IGNITION SYSTEM 36
FUEL,IGNITION SYSTEM 4
FUEL,IGNITION SYSTEM 5
FUEL,IGNITION SYSTEM 6
FUEL,IGNITION SYSTEM 7
FUEL,IGNITION SYSTEM 8
FUEL,IGNITION SYSTEM 9

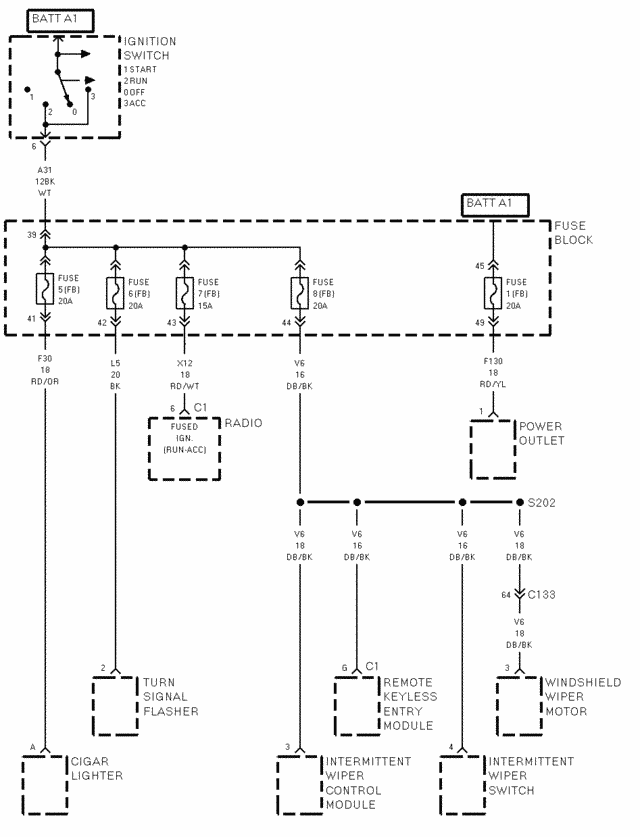

FUSE BLOCK 1
FUSE BLOCK 10
FUSE BLOCK 11

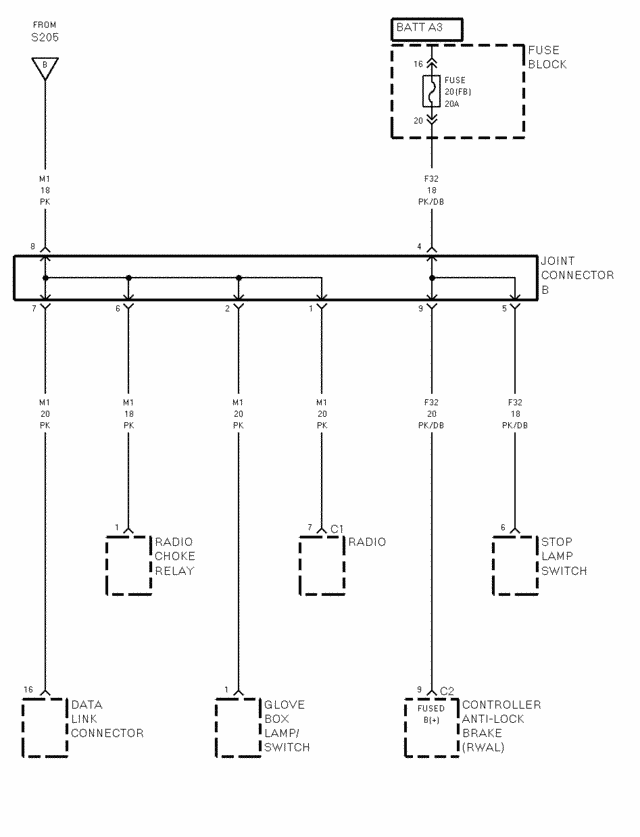

FUSE BLOCK 12

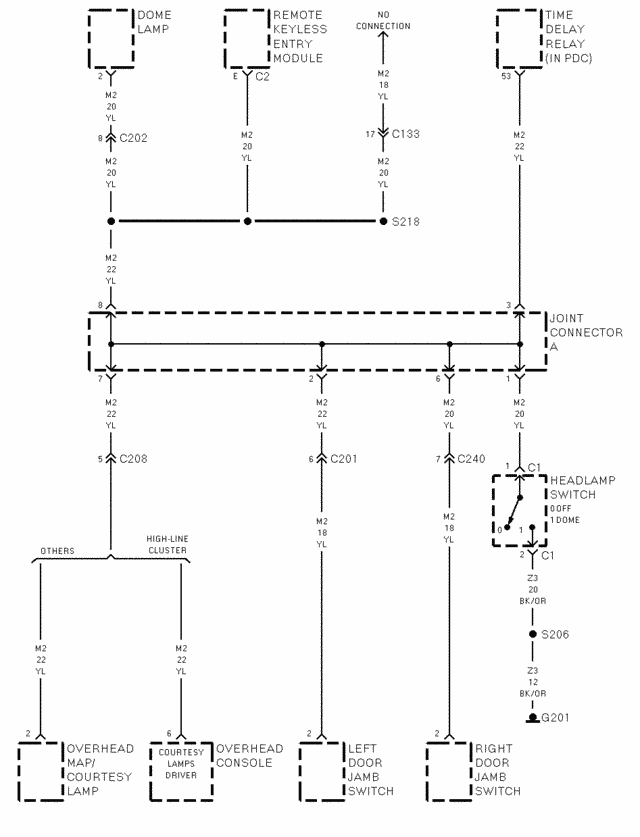

FUSE BLOCK 13

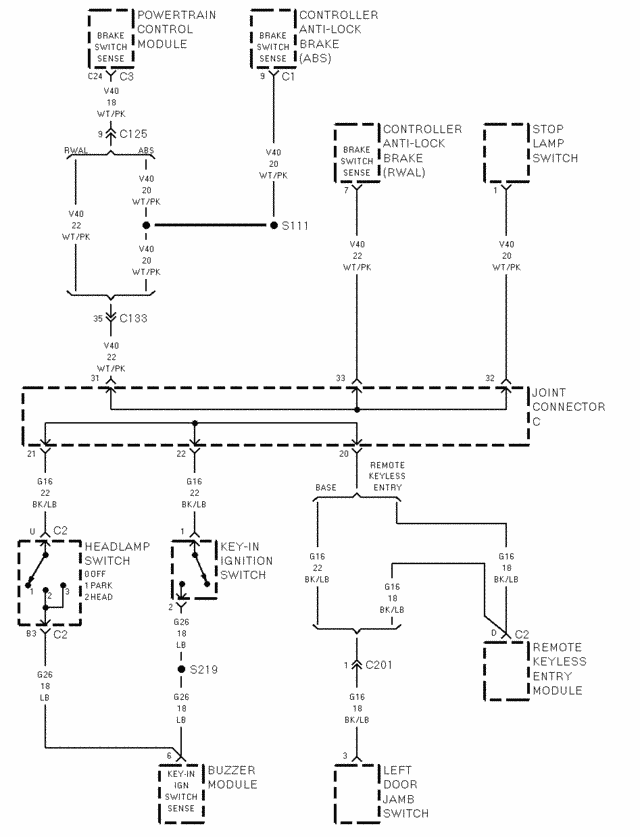

FUSE BLOCK 14
FUSE BLOCK 15
FUSE BLOCK 2 DIESEL ENGINE
FUSE BLOCK 3 GAS ENGINE
FUSE BLOCK 4
FUSE BLOCK 5
FUSE BLOCK 6
FUSE BLOCK 7
FUSE BLOCK 8
FUSE BLOCK 9

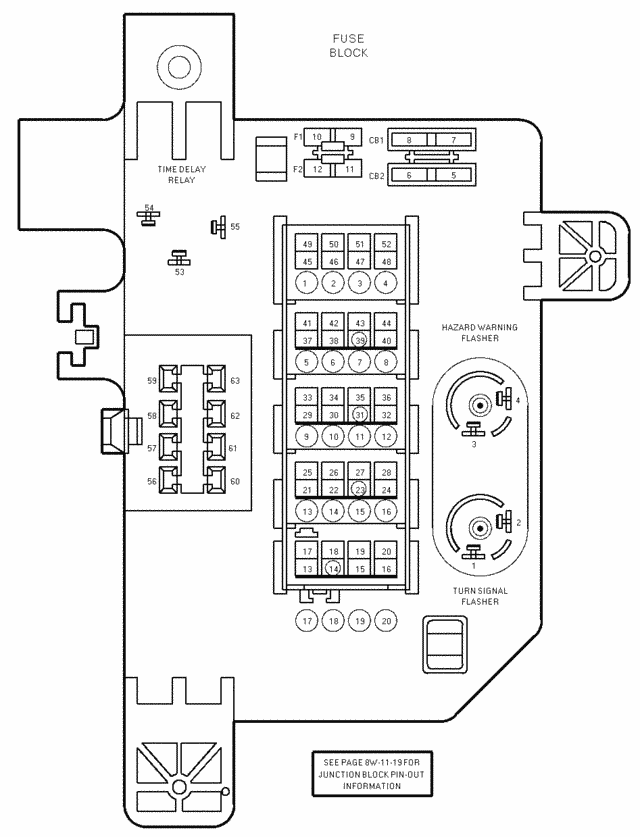

FUSE BLOCK LAYOUT
GROUND DISTRIBUTION 1
GROUND DISTRIBUTION 10 DIESEL ENGINE
GROUND DISTRIBUTION 11 GAS ENGINE
GROUND DISTRIBUTION 12

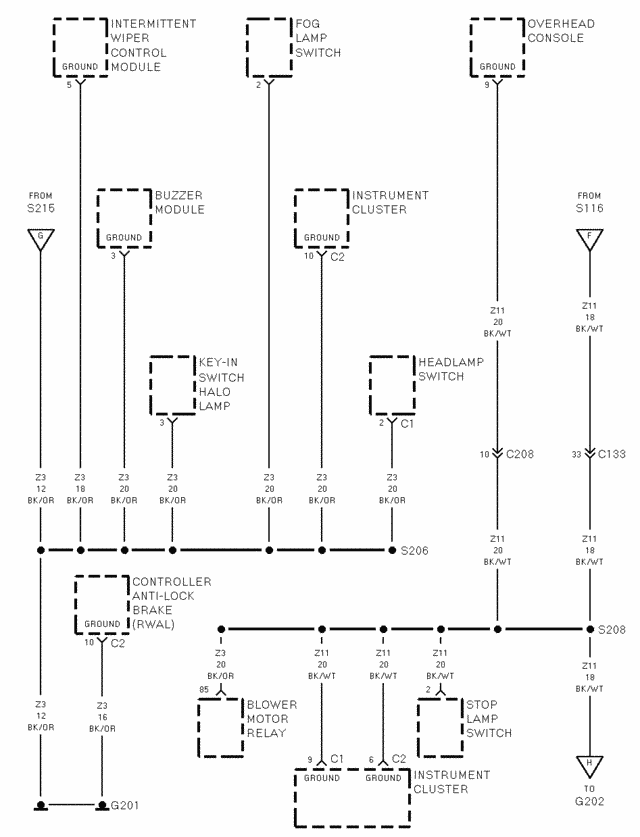

GROUND DISTRIBUTION 13
GROUND DISTRIBUTION 14
GROUND DISTRIBUTION 15
GROUND DISTRIBUTION 16

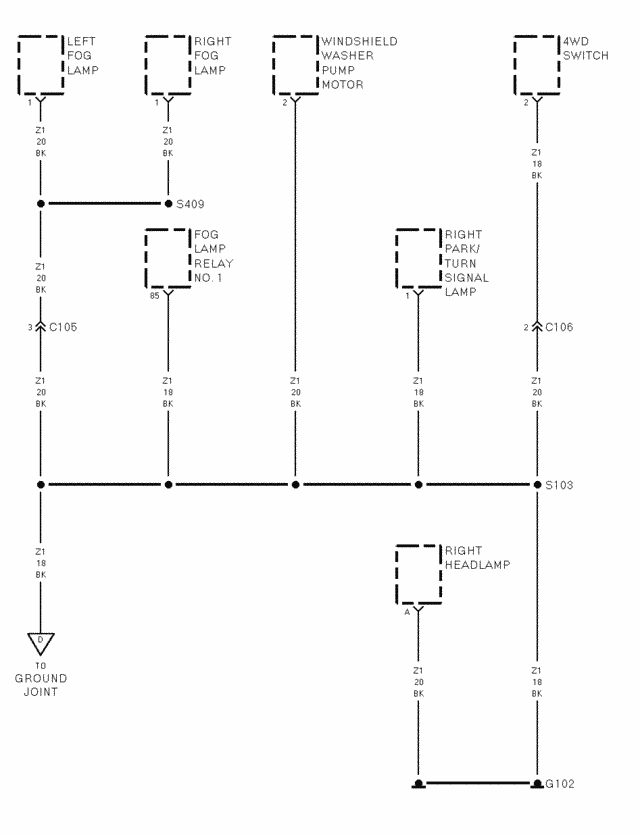

GROUND DISTRIBUTION 2
GROUND DISTRIBUTION 3
GROUND DISTRIBUTION 4
GROUND DISTRIBUTION 5

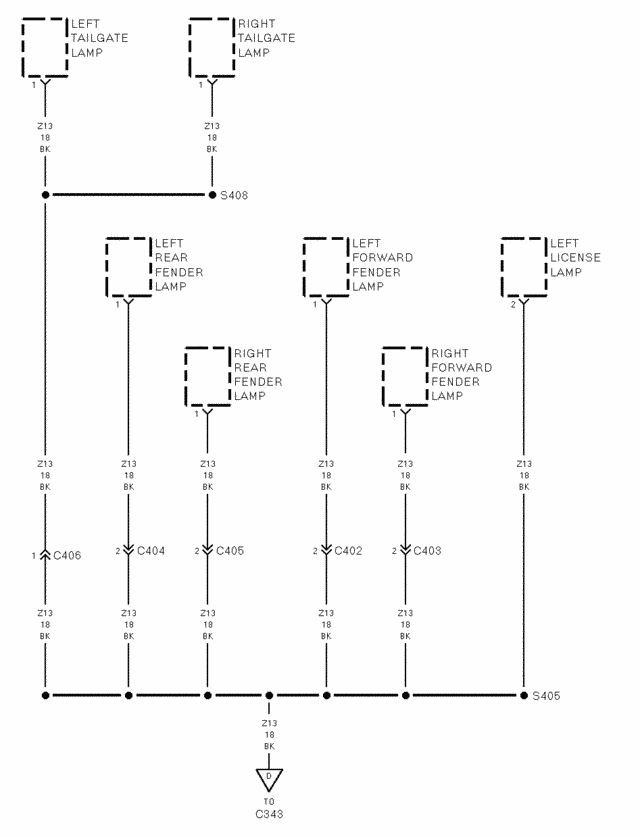

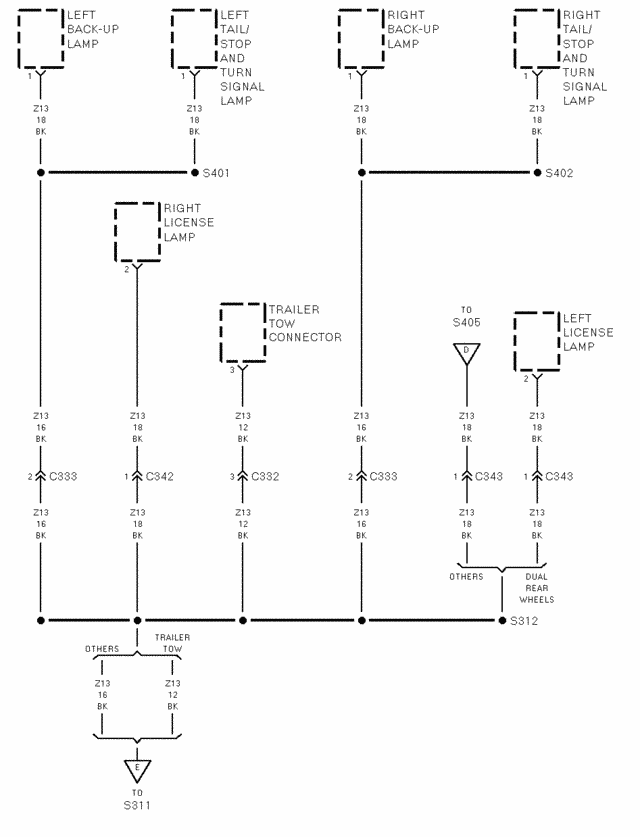

GROUND DISTRIBUTION 6
GROUND DISTRIBUTION 7
GROUND DISTRIBUTION 8
GROUND DISTRIBUTION 9 GAS ENGINE
HORN,CIGAR LIGHTER,POWER OUTLET 1
HORN,CIGAR LIGHTER,POWER OUTLET 2
INSTRUMENT CLUSTER 1
INSTRUMENT CLUSTER 2

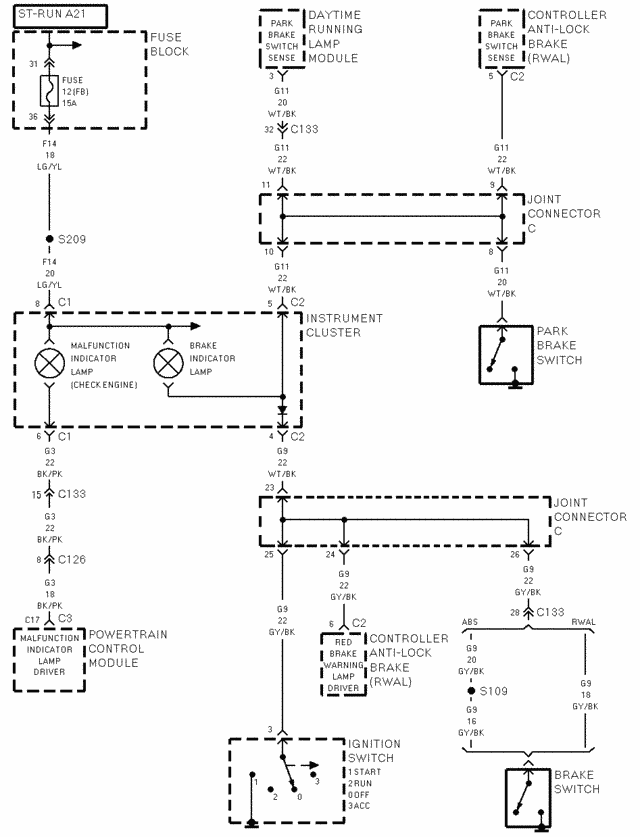

INSTRUMENT CLUSTER 3
INSTRUMENT CLUSTER 4
INSTRUMENT CLUSTER 5
INSTRUMENT CLUSTER 6
INSTRUMENT CLUSTER 7

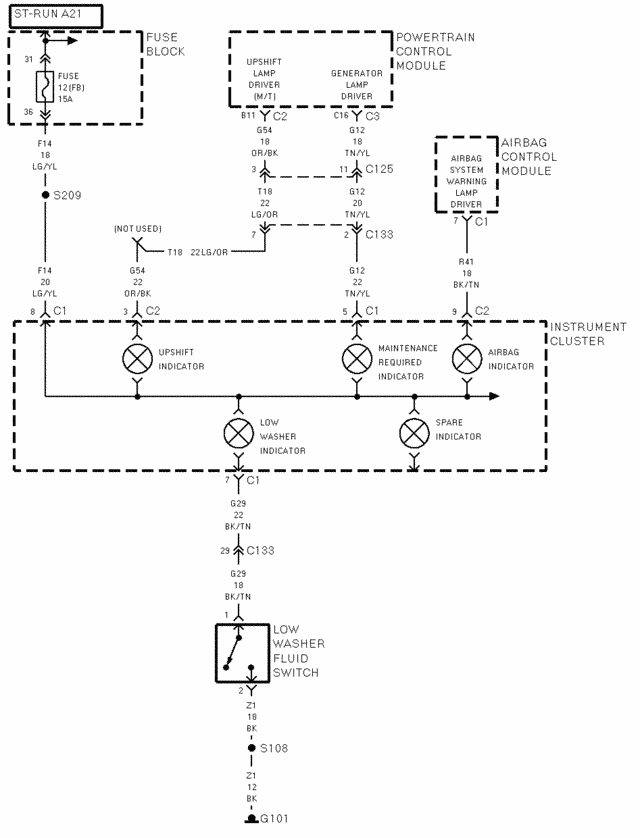

INSTRUMENT CLUSTER 8
INTERIOR LIGHTING 1
INTERIOR LIGHTING 2
INTERIOR LIGHTING 3
INTERIOR LIGHTING 4
MESSAGE CENTER
OVERHEAD CONSOLE 1
OVERHEAD CONSOLE 2

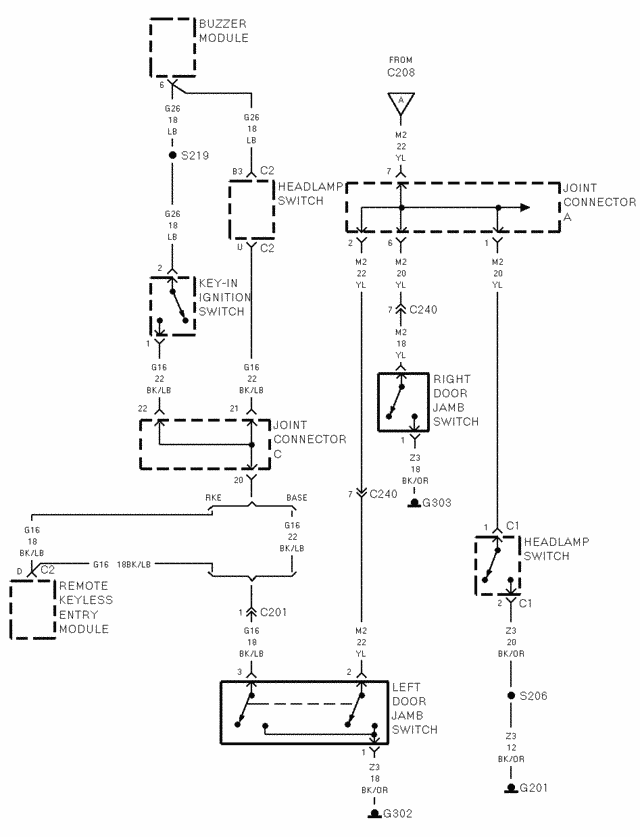

OVERHEAD CONSOLE 3

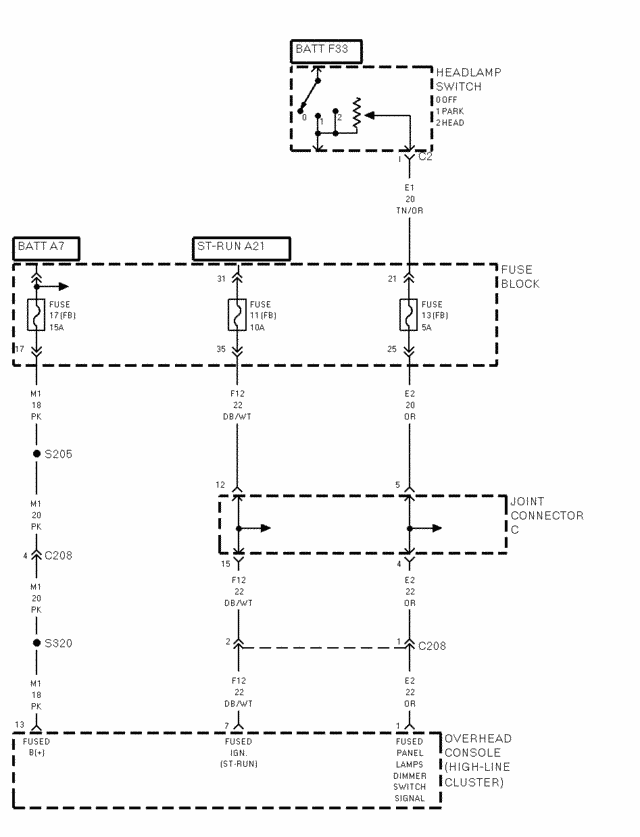

OVERHEAD CONSOLE 4
POWER DISTRIBUTION 1

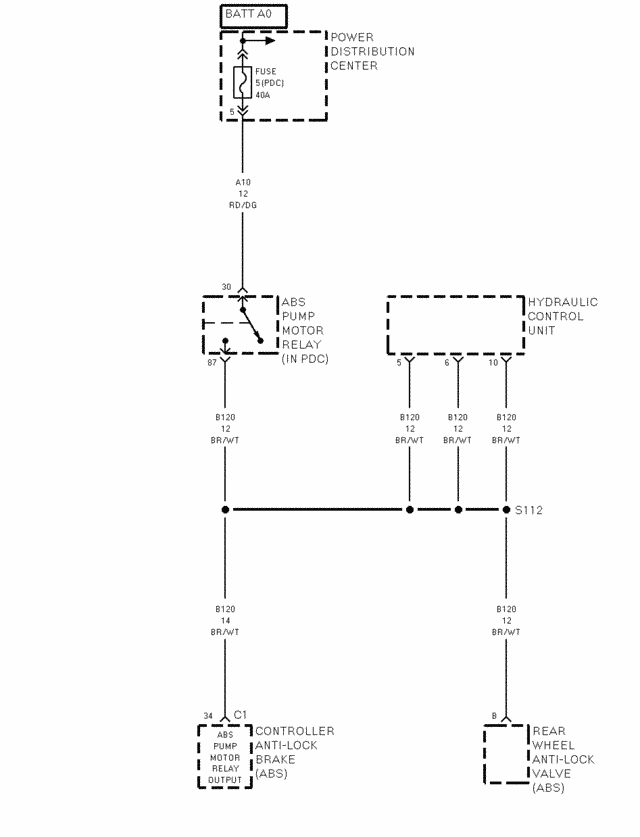

POWER DISTRIBUTION 12
POWER DISTRIBUTION 13
POWER DISTRIBUTION 14
POWER DISTRIBUTION 15
POWER DISTRIBUTION 16
POWER DISTRIBUTION 17
POWER DISTRIBUTION 18

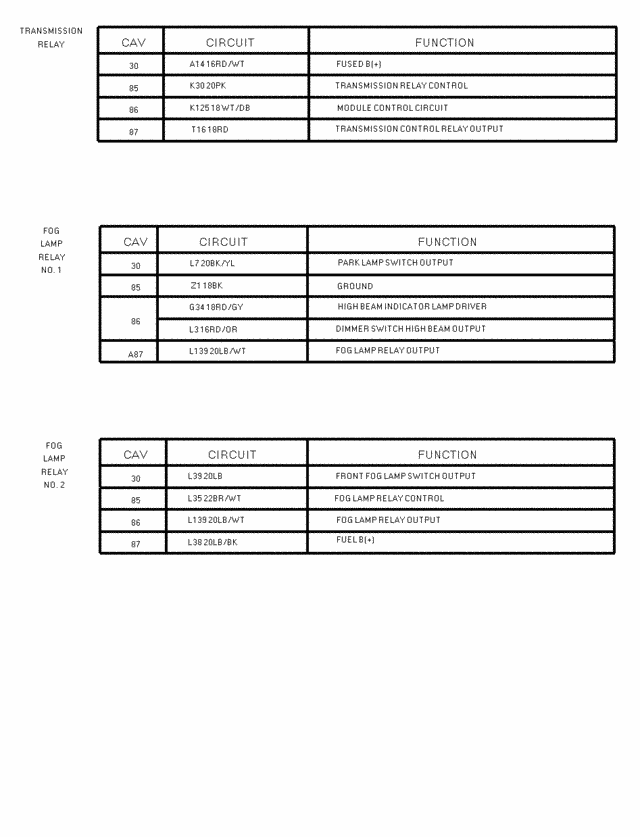

POWER DISTRIBUTION 19
POWER DISTRIBUTION 2

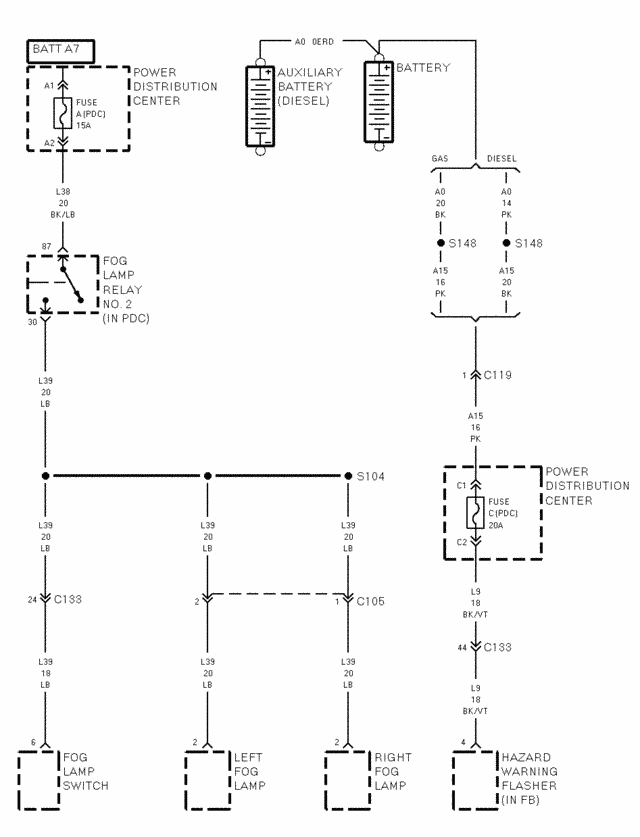

POWER DISTRIBUTION 3

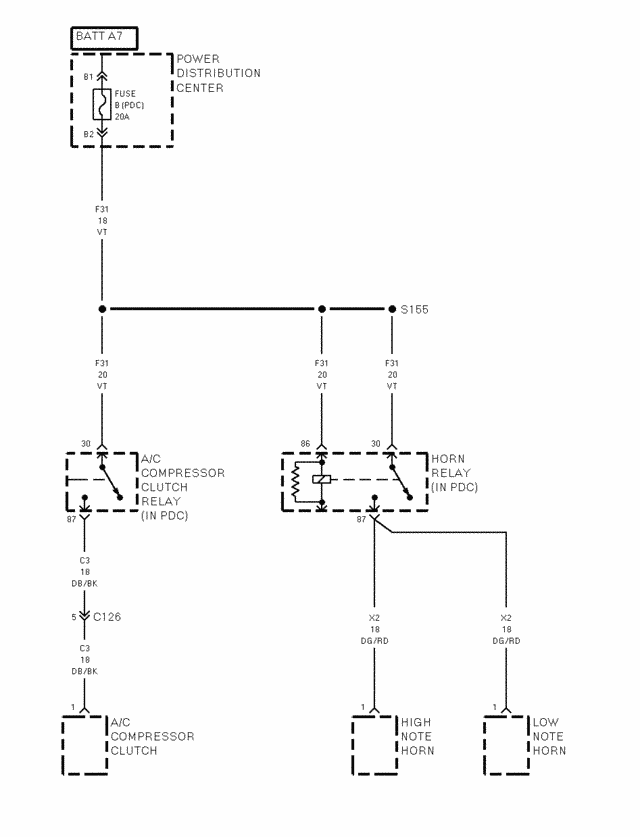

POWER DISTRIBUTION 4

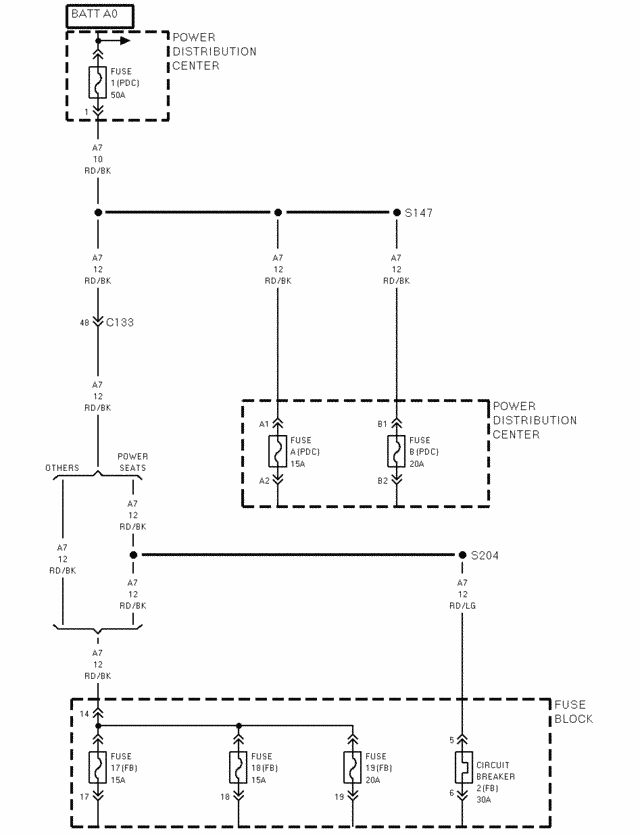

POWER DISTRIBUTION 5

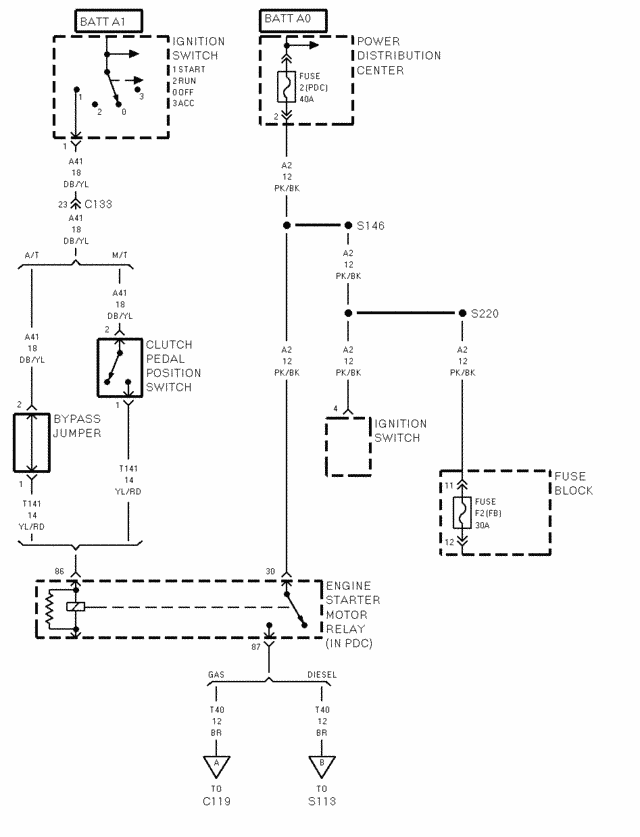

POWER DISTRIBUTION 6

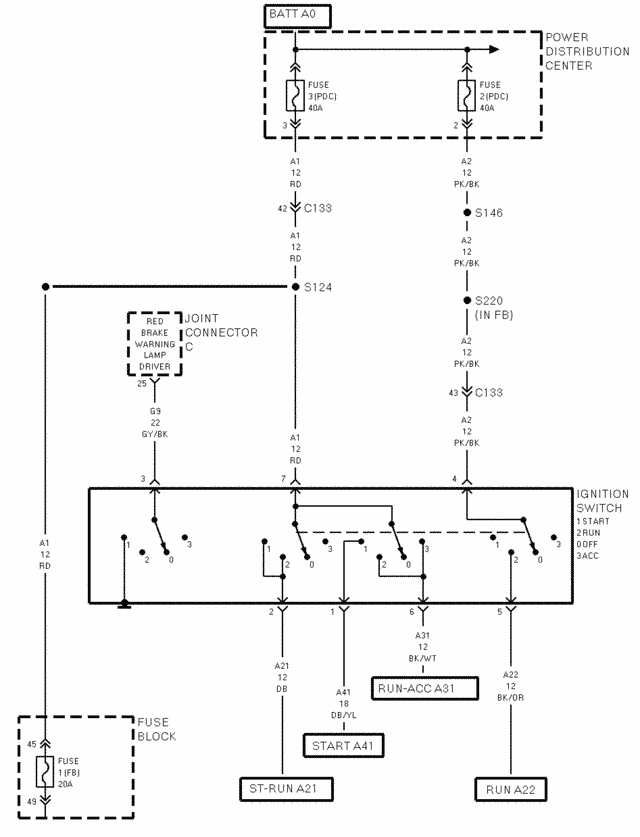

POWER DISTRIBUTION 8

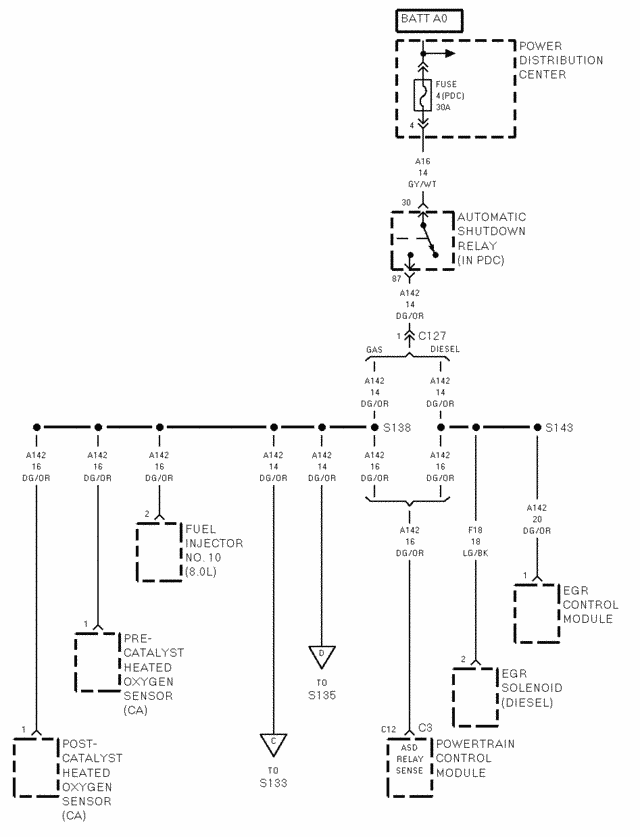

POWER DISTRIBUTION 9

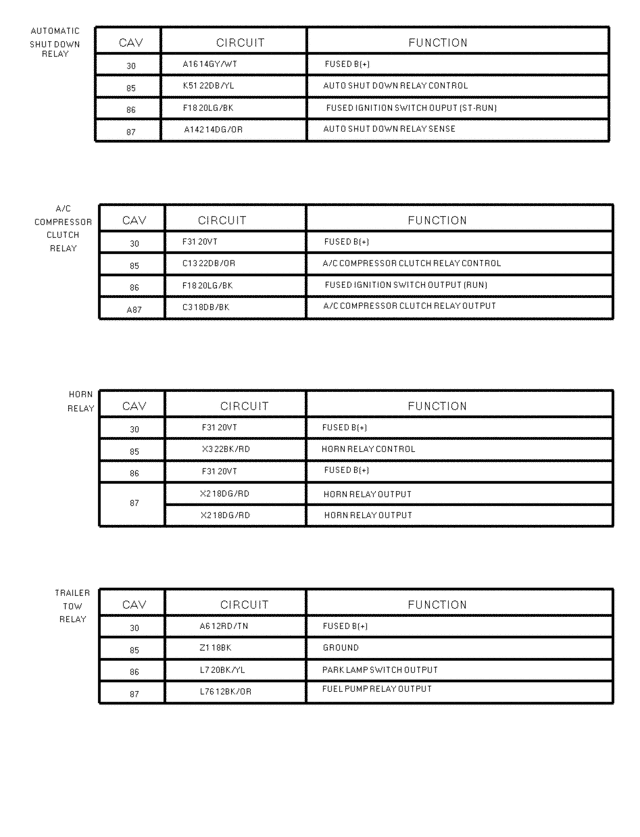

POWER DISTRIBUTION LAYOUT
POWER DOOR LOCKS 1 RKE
POWER DOOR LOCKS 2
POWER DOOR LOCKS 3 RKE
POWER DOOR LOCKS 4 RKE
POWER MIRRORS
POWER SEAT
POWER WINDOWS 1
POWER WINDOWS 2

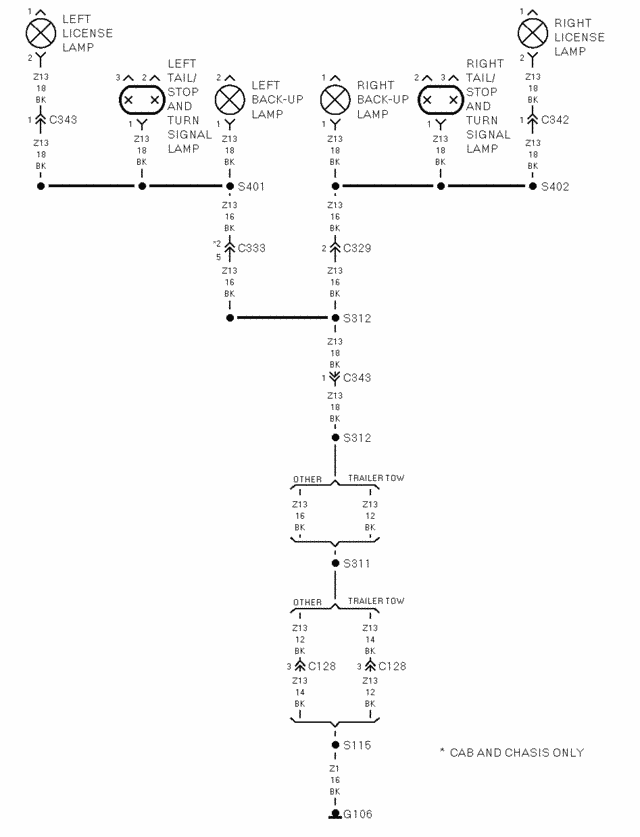

REAR LIGHTING 1
REAR LIGHTING 2
REAR LIGHTING 4 DUAL REAR WHEELS
REAR LIGHTING 5
REAR LIGHTING 6
REAR WHEEL ANTI-LOCK BRAKES 1
REAR WHEEL ANTI-LOCK BRAKES 2
REAR WHEEL ANTI-LOCK BRAKES 3
REAR WHEEL ANTI-LOCK BRAKES 4
STARTING SYSTEM 1 DIESEL ENGINE

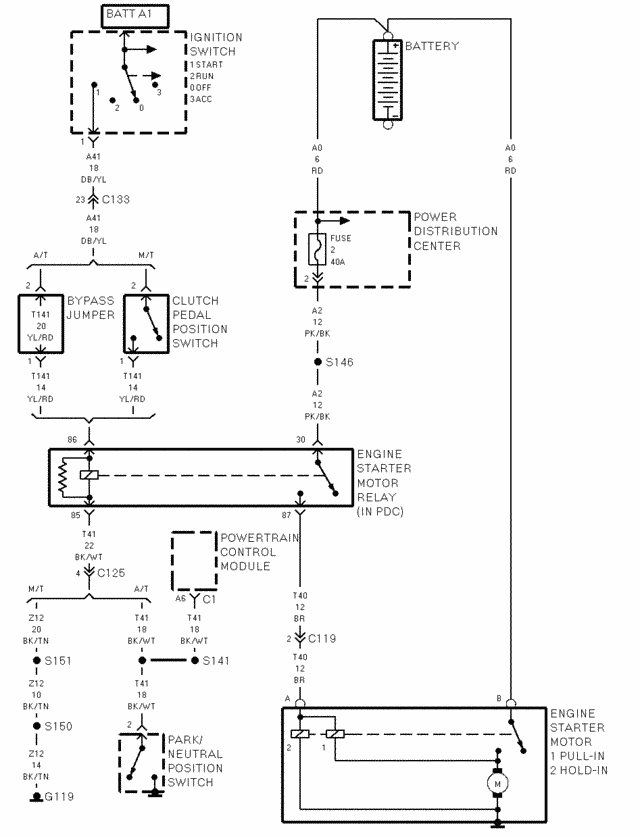

STARTING SYSTEM 2 GAS ENGINE

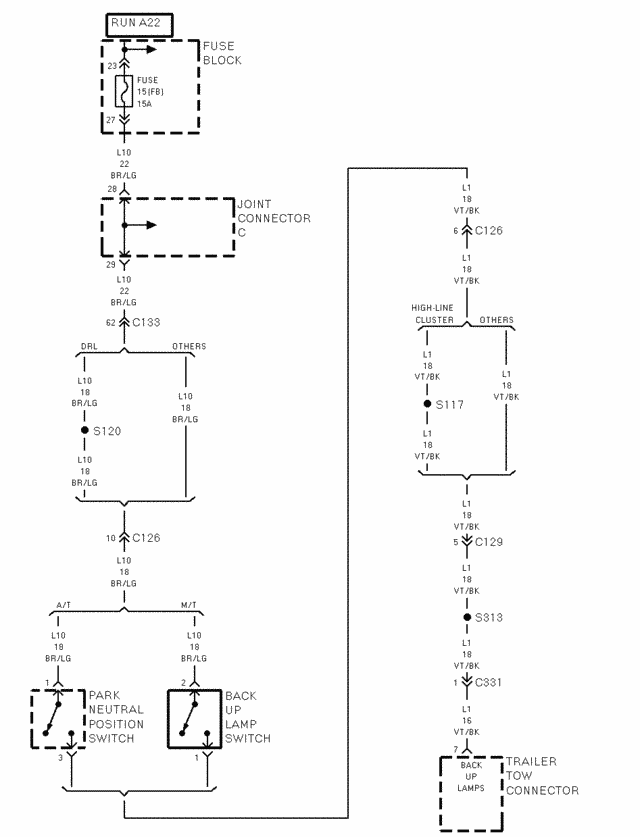

TRAILER TOW 1
TRAILER TOW 2
TRAILER TOW 3
TRAILER TOW 4
TRANSMISSION CONTROL SYSTEM 1
TRANSMISSION CONTROL SYSTEM 2
TRANSMISSION CONTROL SYSTEM 3
TRANSMISSION CONTROL SYSTEM 4
TRANSMISSION CONTROL SYSTEM 5
TURN SIGNALS 1
TURN SIGNALS 2
TURN SIGNALS 3
TURN SIGNALS 4
VEHICLE SPEED CONTROL 1
VEHICLE SPEED CONTROL 2
WIPERS 1

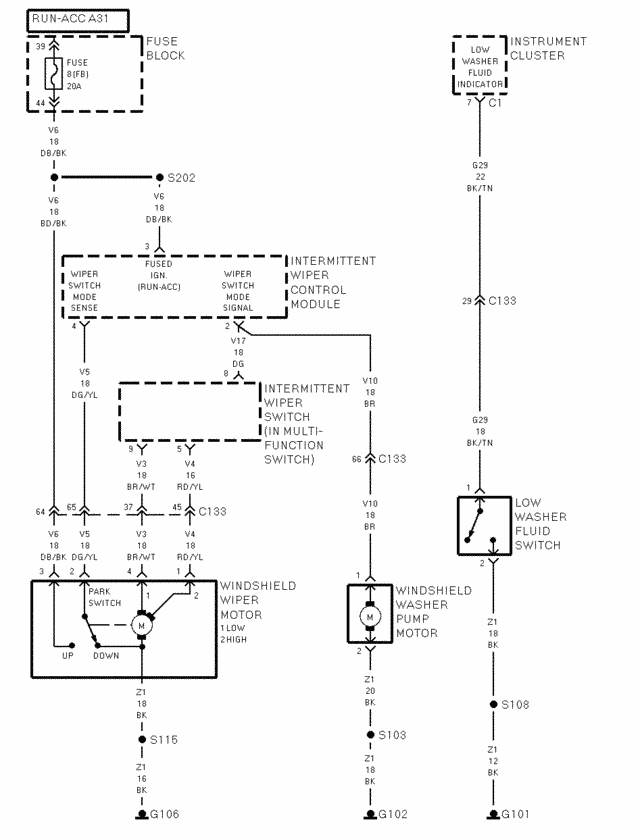

WIPERS 2
